Belden HART Kablosu

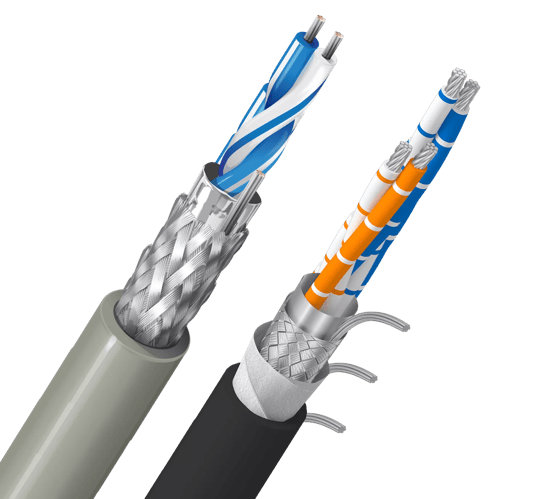

HART saha cihazları için Belden ekranlı bükümlü çift kablolar. Tesisinize uygun iletken kesitini, çift sayısını ve kılıfı seçin; kodu ve metrajı bize yazın.
- Ekranlı bükümlü çift
- 22 ve 24 AWG
- PVC, LSZH, toprağa gömülebilir
- Zırhlı sürümler
- Yaygın modeller stokta
- Kesilmiş metraj
Yaygın kullanılan modelleri stokta bulunduruyoruz. Makara yerine ihtiyacınız kadar kesilmiş metraj alabilirsiniz. Türkiye’ye ve tüm dünyaya satış yapıyoruz.
Ürün koduyla teklif iste Uygun kabloyu seçmeme yardımcı olun
Hızlı seçim: döşeme koşuluna göre HART kablosu
HART taleplerinin çoğunu beş kod karşılar.
| Belden kodu | Yapı | Ne zaman seçilir | Teklif |
|---|---|---|---|
| 9841 | 1 çift, 24 AWG, PVC | Bina içinde tek enstrüman döngüsü | Teklif iste |
| 3105A | 1 çift, 22 AWG, PVC | Daha uzun hat veya daha kalın iletken istendiğinde | Teklif iste |
| 3107Z | 2 çift, 22 AWG, LSZH | Halojensiz kılıf istendiğinde | Teklif iste |
| 3105DB | 1 çift, 22 AWG, toprağa gömülebilir | Kablo doğrudan toprağa döşendiğinde | Teklif iste |
| 123105A | 1 çift, 22 AWG, alüminyum zırh | Boru kullanmadan mekanik koruma gerektiğinde | Teklif iste |
Kodu bizim önermemizi isterseniz cihaz tipini, döngü uzunluğunu ve ortamı yazın.
Tüm Belden HART kablo kodları
Belden’in HART için güncel olarak listelediği 41 kod, yapıya göre gruplanmıştır.
| Belden kodu | Yapı (Belden kısa tanımı) |
|---|---|
| 22 AWG ekranlı çiftler: PVC, toprağa gömülebilir ve LSZH (17) | |
| 3105A | RS-485, 1 Pr, 22AWG, Str TC, PE Ins, OS+TC Brd, PVC Jkt, CM, PLTC, Sun Res, Oil Resistant |
| 3105DB | RS-485, 1 Pr, 22AWG, Str TC, PE Ins, OS+TC Brd, CPE Jkt, CM, PLTC, Sun Res, Dir Bur, Oil Resistant |
| 3105T | RS-485, 1 Pr, 22AWG, Str TC, PE Ins, OS+TC Brd, LSZH Jkt, CMG-ST1, PLTC, Sun Res |
| 3105Z | RS-485, 1 Pr, 22AWG, Str TC, PE Ins, OS+TC Brd, LSZH-TS Jkt, CMG, PLTC, Sun Res |
| 3106A | RS-485, 1 Pr, 22AWG, Str TC, PE Ins, with OS, 1C 22AWG Str, PVC Ins, OA TC Brd, PVC Jkt, CM, PLTC, Sun Res, Oil Resistant |
| 3106DB | RS-485, 1 Pr, 22AWG, Str TC, PE Ins, with OS, 1 c #22AWG Str, PVC Ins, OA TC Brd, CPE Jkt, CM, PLTC, Sun Res, Dir Bur, Oil Resistant |
| 3107DB | RS-485, 2 Pr, 22AWG, Str TC, PE Ins, OS+TC Brd, CPE Jkt, CM, PLTC, Sun Res, Dir Bur, Oil Resistant |
| 3107T | RS485, 2 Pr #22 Str TC, PE Ins, OS+TC Brd, LSZH Jkt, CMG |
| 3107Z | RS485, 2 Pr #22 Str TC, PE Ins, OS+TC Brd, LSZH-TS Jkt, CMG |
| 3108A | RS485, 3 Pr #22 Str TC, PE Ins, OS+TC Brd, PVC Jkt, CM, PLTC, Oil Resistant |
| 3108DB | RS-485, 3 Pr, 22AWG, Str TC, PE Ins, OS+TC Brd, CPE Jkt, CM, PLTC, Sun Res, Dir Bur, Oil Resistant |
| 3108T | RS485, 3 Pr #22 Str TC, PE Ins, OS+TC Brd, LSZH Jkt, CMG, PLTC |
| 3108Z | RS485, 3 Pr #22 Str TC, PE Ins, OS+TC Brd, LSZH-TS Jkt, CMG, PLTC |
| 3109A | RS485, 4 Pr #22 Str TC, PE Ins, OS+TC Brd, PVC Jkt, CM, PLTC, Oil Resistant |
| 3109DB | RS-485, 4 Pr, 22AWG, Str TC, PE Ins, OS+TC Brd, CPE Jkt, CM, PLTC, Sun Res, Dir Bur, Oil Resistant |
| 3109T | RS485, 4 Pr #22 Str TC, PE Ins, OS+TC Brd, LSZH Jkt, CMG, PLTC |
| 3109Z | RS485, 4 Pr #22 Str TC, PE Ins, OS+TC Brd, LSZH-TS Jkt, CMG, PLTC |
| 24 AWG ekranlı çiftler: PVC, LSZH ve plenum (9) | |
| 9841 | RS485, 1 Pr #24 Str TC, PE Ins, OS+TC Brd, PVC Jkt, CM |
| 9841ZH | RS485, 1 Pr #24 Str TC, PE Ins, OS+TC Brd, LSZH Jkt, CM |
| 9842 | RS485, 2 Pr #24 Str TC, PE Ins, OS+TC Brd, PVC Jkt, CM |
| 9843 | RS485, 3 Pr #24 Str TC, PE Ins, OS+TC Brd, PVC Jkt, CM |
| 9844 | RS485, 4 Pr #24 Str TC, PE Ins, OS+TC Brd, PVC Jkt, CM |
| 82841 | RS485, 1 Pr #24 Str TC, FEP Ins, OS+TC Brd, PVC Jkt, CMP |
| 82842 | RS485, 2 Pr #24 Str TC, FEP Ins, OS+TC Brd, PVC Jkt, CMP |
| 89841 | RS485, 1 Pr #24 Str TC, FEP Ins, OS+TC Brd, FEP Jkt, CMP |
| 89842 | RS485, 2 Pr #24 Str TC, FEP Ins, OS+TC Brd, FEP Jkt, CMP |
| Zırhlı 22 AWG çiftler: alüminyum veya çelik kilitli zırh (10) | |
| 123105A | RS-485, 1 Pr, 22AWG, Str TC, PE Ins, OS+TC Brd, PVC Jkt, AIA, PVC Jkt, CM, PLTC, Sun Res |
| 123106A | RS-485, 1 Pr, 22AWG, Str TC, PE Ins, with OS, 1C 22AWG Str, PVC Ins, OA TC Brd, PVC Jkt, AIA, PVC Jkt, CM, PLTC, Sun Res |
| 123107A | RS485, 2 Pr #22 Str TC, PE Ins, OS+TC Brd, PVC Jkt, AIA Armor, PVC Jkt, CM, PLTC |
| 123108A | RS485, 3 Pr #22 Str TC, PE Ins, OS+TC Brd, PVC Jkt, AIA Armor, PVC Jkt, CMG, PLTC |
| 123109A | RS485, 4 Pr #22 Str TC, PE Ins, OS+TC Brd, PVC Jkt, AIA Armor, PVC Jkt, CM, PLTC |
| 133105A | RS-485, 1 Pr, 22AWG, Str TC, PE Ins, OS+TC Brd, PVC Jkt, SIA, PVC Jkt, CM, PLTC, Sun Res |
| 133106A | RS-485, 1 Pr, 22AWG, Str TC, PE Ins, with OS, 1C 22AWG Str, PVC Ins, OA TC Brd, PVC Jkt, SIA, PVC Jkt, CM, PLTC, Sun Res |
| 133107A | RS485, 2 Pr #22 Str TC, PE Ins, OS+TC Brd, PVC Jkt, SIA Armor, PVC Jkt, CM, PLTC |
| 133108A | RS485, 3 Pr #22 Str TC, PE Ins, OS+TC Brd, PVC Jkt, SIA Armor, PVC Jkt, CM, PLTC |
| 133109A | RS485, 4 Pr #22 Str TC, PE Ins, OS+TC Brd, PVC Jkt, SIA Armor, PVC Jkt, CM, PLTC |
| MachFlex esnek çiftler (4) | |
| 7200A | MachFlex™, 1 Pr #24 Str BC, PO Ins, OS+TC Brd, PVC Jkt, CM |
| 7201A | MachFlex™, 2 Pr #24 Str BC, PO Ins, OS+TC Brd, PVC Jkt, CM |
| 7202A | MachFlex™, 3 Pr #24 Str BC, PO Ins, OS+TC Brd, PVC Jkt, CM |
| 7203A | MachFlex™, 4 Pr #24 Str BC, PE Ins, OS+TC Brd, PVC Jkt, CM |
| DataTray twinax (1) | |
| 3074F | DataTray® 120Ω Twinax, 1 Pr #18 Str TC, PP Ins, OS+TC Brd, PVC Jkt, TC, PLTC, ITC, CMG |
Yapılar Belden katalog kısaltmalarıyla verilmiştir: Pr = çift, C = iletken, Str = çok telli, Sol = tek telli, TC = kalaylı bakır, BC = çıplak bakır, OS = genel ekran, IS = çift ekranı, Brd = örgü, Ins = izolasyon, Jkt = kılıf.
HART kablosundan ne beklenir?
HART, 4–20 mA analog döngünün üzerine dijital bir sinyal ekler; böylece ayar ve arıza teşhis verileri ölçümle aynı çift üzerinden taşınır. Kablo hem analog akımı taşımalı hem dijital sinyali temiz tutmalıdır.
Neden ekranlı bükümlü çift?
Büküm ve ekran, tesis içindeki uzun hatlarda elektriksel gürültüyü sinyalden uzak tutar. Belden bu iş için folyo ve örgü ekranlı çiftler listeler.
Kaç çift gerekir?
Bir çift bir döngüye hizmet eder. Çok çiftli kablo birkaç döngüyü tek güzergâhta bağlantı kutusuna veya panoya taşır.
Hangi kılıf?
Bina içi genel kullanımda PVC, düşük duman ve halojensizlik istenen yerde LSZH, toprağa döşemede gömülebilir tipler, borusuz döşemede zırhlı tipler seçilir.
Neden Belden?
- Uzun hatlarda gürültüye karşı folyo ve örgü ekranlı çiftler
- 22 ve 24 AWG, 1 çiftten 4 çifte
- PVC, LSZH, plenum ve toprağa gömülebilir kılıflar
- Alüminyum ve çelik kilitli zırhlı sürümler
- Her kod için belden.com’da veri föyü
Neden PROTEL?
- Belden yetkili distribütörü. Ürün doğrudan üreticiden gelir.
- Stok. Yaygın kullanılan modeller stoktadır.
- Kesilmiş metraj. Tam makara almak zorunda değilsiniz.
- Seçim desteği. Hattınızı ve cihazlarınızı yazın; modeli gerekçesiyle önerelim.
- Dünya geneline satış. Türkiye ve Almanya depolarımızdan gönderim.
Sık sorulan sorular
HART için hangi Belden kablo kullanılır?
Belden, HART için ekranlı bükümlü çift veri kablolarını listeler: başlıca 24 AWG 9841 ailesi ve 22 AWG 3105A ailesi; LSZH, toprağa gömülebilir ve zırhlı sürümleriyle.
Mevcut 4–20 mA kablolama HART için kullanılabilir mi?
HART, 4–20 mA döngüler üzerinde çalışmak üzere tasarlanmıştır. Mevcut kablonun uygunluğu uzunluğuna, kapasitansına ve ekranına bağlıdır; kablo tipini ve döngü uzunluğunu gönderin, Belden veri föyleriyle karşılaştıralım.
Halojensiz HART kablosu var mı?
Evet. 3105–3109 serilerinin T ve Z sürümleri ile 9841ZH LSZH kılıflıdır.
Tam makara almak zorunda mıyım?
Hayır. Kesilmiş metraj satıyoruz. Model kodunu ve toplam metrajı yazmanız yeterlidir.
Teklif isteyin
- Kodu biliyorsanız: ürün kodu, toplam metraj ve teslim yeri yeterlidir.
- Bilmiyorsanız: uygulamanızı, hat uzunluğunu ve ortamı yazın; uygun modeli önerelim.
- Şartname veya keşif listeniz varsa: gönderin, karşılık gelen kodları çıkaralım.
