Belden endüstriyel Ethernet kabloları

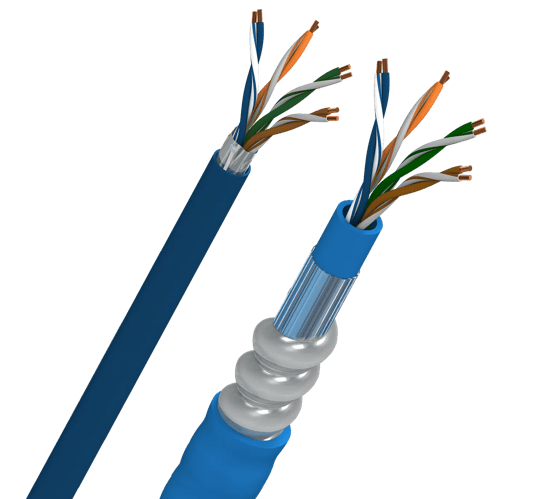

Belden EtherNet/IP Kablosu
EtherNet/IP ağları için Belden DataTuff endüstriyel Ethernet kabloları. Kategoriyi, çift sayısını ve ekranı seçin; kodu ve metrajı bize yazın.
- Cat5e, Cat6, Cat6A, Cat7
- 2 ve 4 çift
- Bonded-Pair
- Ekranlı ve zırhlı tipler
- Yaygın modeller stokta
- Kesilmiş metraj
Yaygın kullanılan modelleri stokta bulunduruyoruz. Makara yerine ihtiyacınız kadar kesilmiş metraj alabilirsiniz. Türkiye’ye ve tüm dünyaya satış yapıyoruz.
Ürün koduyla teklif iste Uygun kabloyu seçmeme yardımcı olun
Hızlı seçim: uygulamaya göre EtherNet/IP kablosu
EtherNet/IP taleplerinin çoğunu beş kod karşılar.
| Belden kodu | Yapı | Ne zaman seçilir | Teklif |
|---|---|---|---|
| 7923A | Cat5e, 4 bonded çift, ekransız | Pano ve tesis içi standart EtherNet/IP hatları | Teklif iste |
| 7921A | Cat5e, 4 bonded çift, folyo ve örgü ekran | Sürücü ve motor yakınında yüksek elektriksel gürültü | Teklif iste |
| 7932A | Cat5e, 2 bonded çift | 4 pinli konnektörlü 100 Mbit/s cihaz bağlantıları | Teklif iste |
| 7940A | Cat6, 4 bonded çift | Switch’ler arası gigabit bağlantılar | Teklif iste |
| 121700A | Cat5e, alüminyum zırhlı | Boru kullanmadan mekanik koruma gerektiğinde | Teklif iste |
Emin değilseniz cihaz tiplerini, gereken hızı ve ortamı yazın; kodu biz önerelim.
Tüm Belden EtherNet/IP kablo kodları
Belden’in EtherNet/IP için güncel olarak listelediği 42 kod, kategoriye göre gruplanmıştır.
| Belden kodu | Yapı (Belden kısa tanımı) |
|---|---|
| Cat5e, 4 çift (21) | |
| 7903A | DataTuff® Cat 5e, 4 Pr #22 Sol BC, PO Ins, OS, PVC Jkt, PLTC CMR, FT4 |
| 7905A | DataTuff® 5e, 4 Pr #24 Str TC, PO Ins, TPE Jkt, Flexible CMR |
| 7918A | DataTuff® Cat 5e, 4 Pr #24 Sol BC, PO Ins, PVC Jkt, MSHA CMR |
| 7919A | DataTuff® Cat 5e, 4 Pr #24 Sol BC, PO Ins, OS, PVC Jkt, MSHA CMR |
| 7921A | DataTuff® Cat 5e, 4 Bonded-Pr #24 Sol BC, PO Ins, OS+TC Brd, PVC Jkt, CMR CMX-Outdoor |
| 7922A | DataTuff® Cat 5e, 4 Bonded-Pr #22 Sol BC, PO Ins, PVC Jkt, PLTC CMR/CMX-Outdoor |
| 7923A | DataTuff® Cat 5e, 4 Bonded-Pr #24 Sol BC, PO Ins, PVC Jkt, MSHA CMR |
| 7924A | DataTuff® Cat 5e, 4 Bonded-Pr #24 Str TC, PO Ins, PVC Jkt, CMX-Outdoor CMR |
| 7928A | DataTuff® Cat 5e, 4 Bonded-Pr #24 Sol BC, FEP Ins, FEP Jkt, CMP CMP-LC |
| 7929A | DataTuff® Cat 5e, 4 Bonded-Pr #24 Sol BC, PO Ins, OS, PVC Jkt, CMR CMG |
| 7930A | DataTuff® Cat 5e, 4 Pr #24 Str BC, PO Ins, PVC Jkt, CMX-Outdoor CMR |
| 7934A | DataTuff® Cat 5e, 4 Bonded-Pr #24 Sol BC, PO Ins, PE Jkt, OSP BURIAL |
| 7935A | DataTuff® 5e, 4 Bonded-Pr #24 Sol BC, PO Ins, LSZH Jkt, CM SUN RES |
| 7936A | DataTuff® 5e, 4 Bonded-Pr #24 Sol BC, PO Ins, OS, LSZH Jkt, CMG-ST1, NFPA 130 |
| 7937A | DataTuff® Cat 5e, 4 Bonded-Pr #24 Sol BC, PO Ins, OS, PO Jkt, PO Jkt, OSP BURIAL |
| 7938A | DataTuff® Cat 5e, 4 Bonded-Pr #24 Str Alloy, PO Ins, OS+TC Brd, TPE Jkt, TPE Jkt, High Flex AWM 20606 |
| 7939A | DataTuff® Cat 5e, 4 Bonded-Pr #24 Str BC, PO Ins, OS, PVC Jkt, CMX-Outdoor CMR |
| 7957A | DataTuff® Cat 5e, 4 Bonded-Pr #24 Sol BC, PO Ins, OS+TC Brd, PVC Jkt, CMR CMX-Outdoor |
| 7958A | DataTuff® Cat 5e, 4 Bonded-Pr #24 Sol BC, PO Ins, OS, PVC Jkt, CMR AWM 21047 |
| 11700A | DataTuff® Cat 5e, 4 Bonded-Pr #24 Sol BC, PO Ins, PVC Jkt, PVC Jkt, MSHA CMR |
| 11700A2 | DataTuff® 5e, 4 Bonded-Pr #24 Sol BC, PO Ins, PVC Jkt, PVC Jkt, SUN RES OIL RES II CMR |
| Cat5e, 2 çift ve dörtlü (quad) (5) | |
| 7932A | DataTuff® 5e, 2 Bonded-Pr #24 Sol BC, PO Ins, PVC Jkt, CMR SUN RES OIL RES |
| 7933A | DataTuff® Cat 5e, 2 Bonded-Pr #24 Sol BC, PO Ins, OS, PVC Jkt, CMR SUN RES OIL RES |
| 7960A | DataTuff® Cat 5e, Quad (2 Pr) #22 Sol BC, PO Ins, OS+TC Brd, PVC Jkt, CMG CMX-Outdoor |
| 7961A | DataTuff® Cat 5e, 1 Quad (2 Pr) #22 Str TC, PO Ins, OS+TC Brd, PVC Jkt, CMG CMX-Outdoor |
| 7962A | DataTuff® Cat 5e, Quad (2 Pr) #22 Str TC, PO Ins, OS+TC Brd, TPE Jkt, CM CMX-Outdoor |
| Cat6 (5) | |
| 7927A | DataTuff® Cat 6, 4 Bonded-Pr #23 Sol BC, PO Ins, PVC Jkt, Oil- and Sun-Res CMR |
| 7931A | DataTuff® Cat 6, 4 Bonded-Pr #23 Sol BC, FEP Ins, FEP Jkt, CMP FHC 25/50 |
| 7940A | DataTuff® Cat 6, 4 Bonded-Pr #23 Sol BC, PO Ins, PVC Jkt, CMX-Outdoor CMR |
| 7953A | DataTuff® Cat 6, 4 Bonded-Pr #23 Sol BC, PO Ins, OS, PVC Jkt, PVC Jkt, MSHA, CMX-Outdoor 600V AWM 21047 |
| 11872A | DataTuff® 6, 4 Bonded-Pr #24 Sol BC, PO Ins, PVC Jkt, PVC Jkt, CMR |
| Cat6A (4) | |
| IEA001 | DataTuff® 6A, 4 Bonded-Pr #23 Sol BC, PO Ins, PVC Jkt, CMR |
| IEA002 | DataTuff® 6A, 4 Bonded-Pr #23 Sol BC, PO Ins, OS, PVC Jkt, CMR/CMX Outdoor |
| IEA004 | DataTuff® 6A, High Flex, 4 Pr #24 Str TC, PO Ins, OS+TC Brd, TPE Jkt, CMR, CMX |
| IEA005 | DataTuff® 6A, High Flex, 4 Pr #26 Str TC, PO Ins, OS+TC Brd, TPE Jkt, CMR, CMX |
| Cat7 (2) | |
| 74004ELV | DataTuff® 7, 4PR #23 Sol BC, PO ins, S/FTP, LSZH Jkt, AWM 20851, B2ca |
| 74004ELW | DataTuff® 7, 4PR #23 Sol BC, PO ins, S/FTP, LSZH Jkt, AWM 20851, Cca |
| Zırhlı tipler: alüminyum kilitli zırh (4) | |
| 121700A | DataTuff® Cat 5e, 4 Bonded-Pr #24 Sol BC, PO Ins, PVC Jkt, AIA Armor, PVC Jkt, CMG CM |
| 121700R | DataTuff® 5e, 4 Bonded-Pr #24 Sol BC, PO Ins, PVC Jkt, AIA Armor, PVC Jkt, CMG CM -40C |
| 121872A | DataTuff® Cat 6, 4 Bonded-Pr #23 Sol BC, PO Ins, PVC Jkt, AIA Armor, PVC Jkt, CMG CM, -40C |
| 127903A | DataTuff® 5e, 4Pr #22 Sol BC, PO Ins, OS, PVC Jkt, AIA Armor, PVC Jkt, PLTC CMG CM, -40C |
| Belden’in bu kategoride listelediği diğer kablolar (1) | |
| 9729NH | RS232/422 Low Cap, #24-2pr, FPO, Indiv. Foil, LSZH Jkt, 100Ω |
Yapılar Belden katalog kısaltmalarıyla verilmiştir: Pr = çift, C = iletken, Str = çok telli, Sol = tek telli, TC = kalaylı bakır, BC = çıplak bakır, OS = genel ekran, IS = çift ekranı, Brd = örgü, Ins = izolasyon, Jkt = kılıf.
EtherNet/IP için kablo nasıl seçilir?
EtherNet/IP, CIP endüstriyel protokolünü standart Ethernet üzerinde çalıştırır. Rockwell Automation kontrolörlerinin ve birçok sürücü, I/O sistemi ve robotun kullandığı ağdır. Kablo bir endüstriyel Ethernet kablosudur; tesise göre değişen kategori, ekran ve kılıftır.
İki çift mi, dört çift mi?
İki çiftli kablo 100 Mbit/s taşır ve cihaz bağlantılarına uygundur. Gigabit için dört çift gerekir; switch’ler arasında genellikle dört çiftli kablo seçilir.
Ekranlı mı, ekransız mı?
Sürücü, motor ve kaynak ekipmanı yakınında ekranlı tipler seçilir. Pano içinde ve gürültünün düşük olduğu alanlarda ekransız tipler yaygındır.
Bonded-Pair ne demek?
Belden Bonded-Pair kablolarda her çiftin iki iletkeni boydan boya birbirine yapışıktır; kablo çekilirken veya bükülürken çift geometrisini korur.
Neden Belden?
- Çoğu tipte Bonded-Pair yapı
- Tek DataTuff ailesinde Cat5e’den Cat7’ye
- Ekranlı, yüksek esneklikli, dış ortam ve toprak altı sürümler
- Borusuz döşeme için alüminyum zırhlı tipler
- Her kod için belden.com’da veri föyü
Neden PROTEL?
- Belden yetkili distribütörü. Ürün doğrudan üreticiden gelir.
- Stok. Yaygın kullanılan modeller stoktadır.
- Kesilmiş metraj. Tam makara almak zorunda değilsiniz.
- Seçim desteği. Hattınızı ve cihazlarınızı yazın; modeli gerekçesiyle önerelim.
- Dünya geneline satış. Türkiye ve Almanya depolarımızdan gönderim.
Sık sorulan sorular
EtherNet/IP için hangi Belden kablo kullanılır?
Belden, EtherNet/IP için DataTuff endüstriyel Ethernet kablolarını listeler. Genellikle 7923A (Cat5e, ekransız) veya 7921A (Cat5e, ekranlı) ile başlanır.
EtherNet/IP kablosu endüstriyel Ethernet kablosundan farklı mı?
Hayır. EtherNet/IP standart Ethernet kablolaması kullanır. Bu sayfadaki kodlar Belden’in EtherNet/IP başlığında listeledikleridir; daha geniş ürün grubu endüstriyel Ethernet sayfalarımızdadır.
Hareketli makine parçaları için esnek kablo var mı?
Evet. Belden 7938A gibi yüksek esneklikli tipleri ve Cat6A’da IEA004 ile IEA005’i listeler.
Tam makara almak zorunda mıyım?
Hayır. Kesilmiş metraj satıyoruz. Model kodunu ve toplam metrajı yazmanız yeterlidir.
Teklif isteyin
- Kodu biliyorsanız: ürün kodu, toplam metraj ve teslim yeri yeterlidir.
- Bilmiyorsanız: uygulamanızı, hat uzunluğunu ve ortamı yazın; uygun modeli önerelim.
- Şartname veya keşif listeniz varsa: gönderin, karşılık gelen kodları çıkaralım.
