PROMAX kablo-TV analizörleri
Kablo-TV Analizörleri
CATV, QAM, DOCSIS ve EuroDOCSIS 3.0 şebekeleri için saha ölçüm cihazları. Kablo şebekesinde arıza tek kanalda görünmez: bandın eğiminde, dönüş yolunda ve intermodülasyonda birikir. PROMAX analizörleri bu işe göre yapılmıştır — sağlam gövde, uzun ömür, dünyanın her şebekesinde çalışan çok standartlı ölçüm.
- QAM analizi
- DOCSIS / EuroDOCSIS 3.0
- Dönüş yolu (return path)
- MER ve BER
- Konstelasyon
- Tilt ve scan
- CSO-CTB ve HUM
- MATV ve MMDS
- Fiber optik (opsiyon)
Kalibrasyon, garanti ve garanti sonrası servis İstanbul’dan yürütülür. Kanal planınızı cihaza yükleyip teslim edebiliyoruz. Müşteri talebi doğrultusunda Türkiye veya Almanya depolarımızdan tüm dünyaya sevkiyat yapıyoruz.
Şebekeniz hangi aşamada?
Doğru cihaz, ürün listesinden değil şebekenizin bulunduğu aşamadan çıkar. Kablo şebekeleri analogdan dijital QAM’e, oradan da DOCSIS ve fiberin derinleştiği HFC yapısına doğru ilerliyor. Üç tipik durum var.
Analog yayın hâlâ var
Ya da karma şebeke
Analog kanallar sürüyor, günlük iş seviye ve C/N kontrolü. Hızlı, tek elle kullanılan, kanalı duyarak doğrulayabileceğiniz bir cihaz yeter.
Cihaz: PROMAX-4
Dijital kanallar da varsa PROMAX-12’ye çıkın — PROMAX-4 dijital ölçüm yapmaz.
Dijital QAM şebekesi
Kurulum, kabul ve bakım
Şebeke dijital; MER, BER ve konstelasyon olmadan iş yürümez. Dönüş yolunu ölçmeniz, tilt ayarlamanız, intermodülasyon ve HUM aramanız gerekir.
Cihaz: PROMAX-12
Aynı cihazdan karasal DVB-T de bekliyorsanız OP-012-O opsiyonunu ekleyin.
DOCSIS ve fiber derinleşiyor
HFC ve FTTH geçişi
Fiber abone ucuna yaklaşıyor, kablo ve optik ölçüm aynı ekibin işi oluyor. Aynı çantadan hem koaksiyel hem optik tarafa bakabilmek gerekiyor.
Cihaz: RANGER mini
Karasal ve uydu ölçümü de aynı cihazdan gelir — ekip tek cihaz taşır.
Cihazlar
PROMAX kablo-TV ailesinde üç cihaz ve PROMAX-12’yi genişleten bir ölçüm opsiyonu var.
PROMAX-12
Kablo-TV QAM analizörü
Ailenin ana cihazı. 5–1005 MHz aralığında FM radyo, MATV (ortak anten), CATV ve MMDS sistemlerinin kurulum, doğrulama ve bakımı — dönüş yolu (sub-band) dahil. Çok standartlıdır; dünyanın herhangi bir şebekesinde kullanılır.
İşlevler: seviye ölçer, kayıt (logger), scan, tilt, spektrum analizörü, geçici olay yakalayıcı (transient detector), dijital kablo analizörü.
Dijital ölçümler: kanal gücü, C/N, bit hata oranı (Pre-BER ve Post-BER), MER, DVB-QAM konstelasyonu.
Analog ölçümler: HUM, seviye, C/N, C/A oranı, CSO-CTB intermodülasyon.
Tüm frekans bandı üzerinden güç seviyesi ölçümü — geniş bant demodülatörlerin girişindeki doygunluğu yakalar. Konstelasyonun köşelere sıkıştığını gördüğünüzde bakacağınız ölçüm budur.
Kutudan çıkan: şebeke adaptörü ve kablosu, yumuşak taşıma çantası, F/F konnektör adaptörü, kauçuk darbe koruyucu. Opsiyonel: çakmak adaptörü, F/BNC ve F/IEC adaptörleri, sert taşıma çantası, F/F RF kablosu.

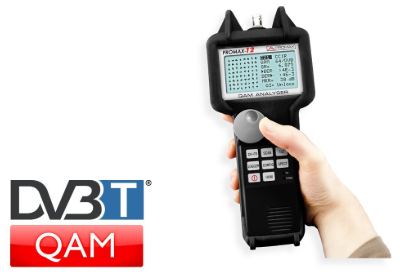

OP-012-O
PROMAX-12 için DVB-T (COFDM) opsiyonu
PROMAX-12’ye kurulan ölçüm opsiyonu. COFDM çoklamasını oluşturan taşıyıcıların konstelasyonunu ve ilgili ölçümlerini gösterir — kablo analizörünüz karasal dijital yayını da ölçer hale gelir. Baştan almak zorunda değilsiniz; ihtiyaç doğduğunda eklenir.
Ölçümler: güç, CBER, VBER, MER ve C/N. Sayısal, seviye çubuğu ve konstelasyon olarak gösterilir.
Güç ölçüm aralığı: 35–120 dBµV.
Desteklenen parametreler: taşıyıcı 2k ve 8k; koruma aralığı 1/4, 1/8, 1/16, 1/32; kod oranı 1/2, 2/3, 3/4, 5/6, 7/8; konstelasyon QPSK, 16-QAM, 64-QAM.

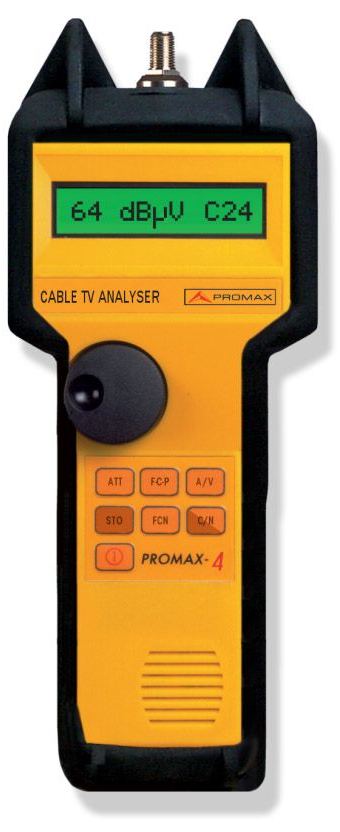

PROMAX-4
Analog kablo-TV analizörü
CATV sisteminde sinyal kalitesini belirleyen temel parametreleri hızlı ve basit biçimde ölçer. Farklı ihtiyaçlara göre üç sürümü var.
Tek elle kullanılır; aydınlatmalı LCD’de ölçümü doğrudan okursunuz. Ses demodülatörü ve hoparlörü dahili — kanalı duyarak doğrularsınız. Değiştirilebilir giriş konnektörü cihazın zarar görmesini önler; sahada en çok kırılan parça budur.
Ayar: 45–862 MHz; kanal, frekans veya program üzerinden. Bilgisayardan yapılandırılabilen tek kanal planı.
Seviye: 20–120 dBµV, dijital okuma.
Video/ses: 0–40 dB.
C/N: 50 dB dinamik aralık.
Ses: AM/FM/seviye, dahili hoparlör ve harici kulaklık çıkışı.
Dijital ölçüm (MER, BER, konstelasyon) yapmaz. Şebekenizde dijital kanal varsa PROMAX-12’ye bakın.
RANGER mini
Kablo, karasal, uydu ve fiber — tek cihaz
Kablo tarafında DOCSIS şebekelerini analiz eder; aynı cihazla karasal anten ve uydu çanağı da yönlendirirsiniz. Cebe giren, darbeye dayanıklı gövde.
5–2700 MHz ayar aralığı, 230 kHz / 2 MHz çözünürlük, dBmV / dBµV / dBm birimleri, LNB besleme 13 V / 18 V / 22 kHz. MER, preBER, postBER ve konstelasyon tek ekranda. Otomatik şebeke denetimi için datalogger.
Opsiyonel fiber optik analizörü ve optik–RF dönüştürücü ile HFC ve FTTH teşhisi — fiber abone ucuna yaklaştıkça aynı cihaz işe yaramaya devam eder.
Uydu ve karasal özellikleri için uydu-TV analizörleri sayfasına bakın
Karşılaştırma
| PROMAX-4 | PROMAX-12 | RANGER mini | |
|---|---|---|---|
| Ne olduğu | Analog CATV seviye ölçer | Dijital kablo / QAM analizörü | Kablo, karasal, uydu ve fiber analizörü |
| Frekans aralığı | 45–862 MHz | 5–1005 MHz | 5–2700 MHz |
| Dönüş yolu (sub-band) | — | Var | — |
| Seviye ölçümü | 20–120 dBµV | Var | Var |
| Dijital ölçüm | — | Kanal gücü, C/N, Pre-BER, Post-BER, MER | MER, preBER, postBER |
| Konstelasyon | — | DVB-QAM; OP-012-O ile COFDM | Var |
| Analog ölçüm | Seviye, video/ses, C/N | HUM, seviye, C/N, C/A, CSO-CTB | — |
| Spektrum analizörü | — | Var | Var |
| Tilt ve scan | — | Var | — |
| Geçici olay yakalama | — | Var | — |
| Kayıt (logger) | — | Var | Var (datalogger) |
| DOCSIS | — | — | Var |
| Uydu / LNB besleme | — | — | Var (13/18 V, 22 kHz) |
| Fiber optik | — | — | Opsiyonel |
| Ses hoparlörü | Var | — | — |
| Tipik kullanıcı | Analog veya karma şebekede saha ekibi | Dijital kablo şebekesi kurulum ve bakım ekibi | Kablo, karasal, uydu ve fiberi birlikte yürüten ekip |
Değerler üreticinin yayımladığı teknik verilerdir. “—” o modelde bu özelliğin belirtilmediği anlamına gelir. Güncel veri sayfasını teklifle birlikte gönderiyoruz.
Kablo şebekesinde hangi ölçüm ne anlatır?
Kablo-TV’de bir ölçüm tek başına “iyi” ya da “kötü” demez. Dördünü birlikte okuyunca arızanın nerede olduğu ortaya çıkar.
MER ve BER
Dijital sinyalin sağlığı
MER (modülasyon hata oranı) sinyalin ne kadar temiz taşındığını tek sayıyla verir. Asıl değeri eşiği geçip geçmemesi değil, marjıdır: eşiğin 2 dB üstünde çalışan bir hat, yağmurlu bir günde ya da yaz sıcağında düşer. MER’i düzenli kaydederseniz abone şikâyet etmeden önce müdahale edersiniz.
BER hatanın düzeltme öncesi (Pre-BER) ve sonrası (Post-BER) seviyesidir. Pre-BER bozulmuş ama Post-BER temizse hata düzeltme işini yapıyor demektir — marjınız azalmıştır ama abone henüz bir şey görmez. Post-BER bozulduysa ekranda donma başlamıştır.
Konstelasyon
Bozulmanın türü
Sayılar “kötü” der, konstelasyon neden kötü olduğunu gösterir. Arızayı saatler yerine dakikalar içinde yerine oturtan ölçüm budur.
- Noktalar dağınık — gürültü; C/N ve seviyeye bakın
- Bulut dönmüş — faz gürültüsü; dönüştürücü ya da yerel osilatör kararsızlığı
- Köşeler içeri çökmüş — sıkışma (kompresyon); girişte doygunluk var
- Noktalar çizgiye yayılmış — tek frekanslı girişim
- Bulut merkezden kaymış — taşıyıcı sızması (carrier leakage)
Tilt ve scan
Bandın eğimi
Koaksiyel kablo yüksek frekansları alçak frekanslardan daha çok zayıflatır; uzun hatta üst kanallar alt kanallardan belirgin düşük gelir. Tilt bandın iki ucu arasındaki bu farkı ölçer ve yükselteç kazanç eğiminin doğru ayarlanıp ayarlanmadığını söyler.
Scan bütün bandı tek ekranda gösterir. Eksik kanal, çöken kanal ya da bantta oturan bir girişim tek bakışta görünür — kanal kanal dolaşmaktan kurtarır.
Dönüş yolu, CSO-CTB ve HUM
Yukarı yön ve analog bozulmalar
Dönüş yolu (5–65 MHz) kablo şebekesinin en sinsi tarafıdır: her abone kolundan giren gürültü merkeze doğru toplanır (noise funneling). Tek bir gevşek konnektör ya da bozuk ev içi tesisat, bütün bir segmentte interaktif servisi bozabilir. Aşağı yönde her şey temiz görünürken internet ve VOD kopuyorsa ilk bakılacak yer burasıdır.
CSO-CTB yükselteçlerin ürettiği intermodülasyon ürünlerini ölçer; analog kanallardaki çizgilenme ve hayalet görüntünün olağan sebebidir. HUM ise şebeke besleme geriliminden gelen 50 Hz dalgalanmayı yakalar — görüntüde yukarı aşağı kayan bant olarak görünür.
Belirtiden arızaya
Sahada en çok karşılaşılan şikâyetler ve hangi ölçümün yanıtı verdiği.
| Belirti | Bakılacak ölçüm | Olası sebep |
|---|---|---|
| Görüntü ara ara donuyor, sonra düzeliyor | MER, Post-BER | Marj sınırda. Seviye düşüklüğü ya da artan gürültü; sıcaklıkla değişiyorsa hat zayıflaması |
| Tek kanal bozuk, komşu kanallar temiz | Kanal gücü, MER, konstelasyon | Kanal bazlı sorun: modülatör, dar bantlı girişim ya da o kanalın seviyesi |
| Üst kanallar zayıf, alt kanallar normal | Tilt, scan | Kablo zayıflama eğimi; yükselteç kazanç eğimi yanlış ayarlı ya da hat uzamış |
| Bütün kanallarda seviye düşük | Seviye, scan | Hatalı splitter veya tap, gevşek/oksitlenmiş konnektör, kabloya su girişi |
| Analog kanallarda çizgilenme, hayalet | CSO-CTB | Yükselteç intermodülasyonu — genellikle aşırı sürülmüş (overdriven) yükselteç |
| Görüntüde yukarı kayan bant | HUM | Besleme gerilimi dalgalanması; güç kaynağı ya da hat besleme sorunu |
| İnternet ve VOD kopuyor, TV normal | Dönüş yolu gürültüsü (5–65 MHz) | Abone kollarından gelen gürültü birikimi; gevşek konnektör veya bozuk ev içi tesisat |
| Konstelasyon köşelerde sıkışmış | Bant üzerinden güç seviyesi | Giriş doygunluğu — demodülatör ya da yükselteç girişi aşırı sürülüyor |
| Sorun belirli saatlerde çıkıyor | Geçici olay yakalama, logger | Aralıklı girişim; kayıt bırakıp zamanını ve seviyesini yakalayın |
| Kabul ölçümü geçiyor ama şikâyet sürüyor | MER marjı, dönüş yolu | Sınırda çalışan hat: eşiği geçiyor ama marjı yok |
| Yeni abone bağlandıktan sonra segment bozuldu | Dönüş yolu gürültüsü | Yeni kolun ev içi tesisatı gürültü basıyor — kolu ayırarak doğrulayın |
Bu tablo tipik durumları özetler; her şebekenin kendi topolojisi ve kabul kriterleri vardır.
Sık sorulanlar
Teklif alırken en çok gelen sorular.
Kablo-TV analizörü ile uydu sahametresi aynı şey mi?
Hayır. İkisi de RF ölçer ama farklı işler için yapılmıştır. Sahametre anten ve çanak yönlendirmeye, kablo analizörü dağıtım şebekesinin sağlığına odaklanır — dönüş yolu, tilt, CSO-CTB gibi ölçümler sahametrede bulunmaz. Her ikisini birden isterseniz RANGER mini ya da RANGER Neo ailesine bakın.
MER kaç dB olmalı?
Modülasyona bağlı. Sektörde yaygın kabul gören tipik eşikler: 64-QAM için yaklaşık 24 dB, 256-QAM için yaklaşık 30 dB — bunların altında hata düzeltme yetişemez.
Ama asıl bakılacak şey eşik değil marj: 256-QAM’de 31 dB ölçen bir hat “geçer” görünür, yoksa da payı yoktur. Sağlıklı işletme için eşiğin 5–8 dB üstünde çalışmak hedeflenir. Bağlayıcı olan sayı her zaman operatörün kendi kabul şartnamesidir.
Dönüş yolunu neden ayrı ölçmek gerekiyor?
Çünkü aşağı yön temizken yukarı yön bozuk olabilir. Dönüş yolunda gürültü bütün abone kollarından merkeze doğru toplanır; tek bir bozuk ev içi tesisat koca bir segmentin internetini düşürebilir. TV görüntüsü normalken internet kopuyorsa sebep neredeyse her zaman buradadır. PROMAX-12 bandı 5 MHz’den başlattığı için bu ölçümü yapar.
PROMAX-12 ile karasal DVB-T de ölçebilir miyim?
Evet, OP-012-O opsiyonu kurulduğunda. Opsiyon COFDM taşıyıcılarının konstelasyonunu ve güç, CBER, VBER, MER, C/N ölçümlerini ekler. Cihazı baştan opsiyonlu almak zorunda değilsiniz; ihtiyaç doğduğunda eklenebilir.
Kanal planı nedir, cihaza nasıl yüklenir?
Kanal planı, şebekenizdeki kanalların frekans ve modülasyon bilgisidir; cihaz bunu bildiğinde teknisyen frekans girmek yerine kanal adıyla ölçüm yapar — saha hızlanır, yanlış kanal ölçme hatası biter. PROMAX-4 ve PROMAX-12 kanal planını bilgisayardan alır. Planınızı bize gönderirseniz cihaza yükleyip teslim ediyoruz.
Kalibrasyon gerekiyor mu?
Ölçüm cihazları zamanla kayar; kabul ölçümü yapıyor ve rapor imzalıyorsanız periyodik kalibrasyon gerekir — çoğu işletme yılda bir uygular. Kalibrasyon ve periyodik bakımı üreticiyle birlikte karşılıyoruz.
Neden PROTEL’den?
PROMAX’ın Türkiye genel distribütörlüğünü 1989’dan beri yürütüyoruz. PROMAX 1963’ten beri telekomünikasyon ölçüm cihazı üretiyor.
| Konu | Nasıl |
|---|---|
| Distribütörlük | 1989’dan beri PROMAX Türkiye genel distribütörü |
| Üretim | İspanya; PROMAX 1963’ten beri telekomünikasyon ölçüm cihazı üretiyor |
| Teslim | Stoktakiler İstanbul veya Almanya depomuzdan; stokta olmayanlar sipariş üzerine |
| Sevkiyat | Müşteri talebi doğrultusunda Türkiye veya Almanya depolarımızdan tüm dünyaya sevkiyat yapıyoruz |
| Kanal planı | Şebekenizin kanal planını cihaza yükleyip teslim ediyoruz |
| Kalibrasyon | Kalibrasyon ve periyodik bakımı üreticiyle birlikte karşılıyoruz |
| Garanti ve servis | Garanti ve garanti sonrası teknik servis İstanbul’dan yürütülüyor |
| Yazılım güncellemesi | Cihaz ömrü boyunca firmware ve standart güncellemeleri |
| Eğitim | Cihaz tesliminde kurulum ve kullanım eğitimi veriyoruz |
| Yedek parça | Batarya, konnektör adaptörü ve aksesuarlarda süreklilik |
| Taklitler | PROMAX çok taklit edilen bir markadır. Garantili ve kalibre cihaz yalnızca yetkili distribütör kanalından gelir |
PROMAX kablo-TV analizörü teklifi alın
Teklifi hızlandırmak için şunları yazın:
- Şebeke tipi — analog, dijital QAM, DOCSIS ya da karma
- Modülasyon — 64-QAM, 256-QAM
- Dönüş yolu ölçmeniz gerekiyor mu
- Karasal, uydu veya fiber ölçümünü de aynı cihazdan bekliyor musunuz
- Kanal planınız — cihaza yükleyip teslim edebiliriz
- Kaç adet ve kaç ekibe çıkacak
- Konnektör tipi — F, BNC veya IEC
- Eğitim ve kalibrasyon — gerekiyor mu, kaç kişiye
