Video kabloları
Video Kabloları: SDI ve Koaksiyel Video
Stüdyo, OB aracı, salon ve tesis için 75 ohm video kabloları: 12G-SDI 4K UHD, HD-SDI ve analog koaksiyel. Belden, BLANKOM ve Telegärtner ürünlerini kodu ve metrajıyla isteyin.
- 12G-SDI / 4K UHD
- HD-SDI
- 75 ohm
- RG-59 – RG-11
- Yaygın modeller stokta
- Kesilmiş metraj
Belden, BLANKOM ve Telegärtner tek tedarikçiden
Yaygın kullanılan modelleri stokta bulunduruyoruz. Makara yerine ihtiyacınız kadar kesilmiş metraj alabilirsiniz. Türkiye’ye ve tüm dünyaya satış yapıyoruz.
Ürün koduyla teklif iste Uygun kabloyu seçmeme yardımcı olun
Video kablosu seçimi: önce sinyal, sonra kablo sınıfı, sonra kılıf
75 ohm koaksiyel video kablosu üç adımda belirlenir: 1. taşınacak sinyal (12G-SDI 4K UHD, HD-SDI, analog), 2. mesafeye göre kablo sınıfı (RG-11, Series 7, RG-6, RG-59, mini), 3. kullanım yerine göre kılıf (halojensiz, PVC, plenum, esnek, dış ortam). Aşağıdaki tablolar bu sırayla düzenlenmiştir: her bölüm bir sinyal sınıfıdır, ara başlıklar kablo sınıfıdır, satırlar kılıfa göre sıralıdır.
Aynı sinyalde kalın kablo daha uzun mesafe taşır; ince kablo daha esnektir ve dar kanala sığar.
| Marka | Ürün sayısı | Öne çıkan |
|---|---|---|
| Belden | 141 ürün | 12G-SDI 4K UHD, SDI, analog ve çoklu koaksiyel kablolar; CPR sınıflı Avrupa tipleri ve CMR/CMP tipleri |
| BLANKOM | 4 ürün | UHD SDI video kabloları, dört kalınlıkta |
| Telegärtner | 11 ürün | Low Loss HD FRNC koaksiyel kablolar, RG-59 ve RG-179 |
Belden serileri ve mesafe bilgisi
Belden serilerinin ayrıntılı anlatımı için: Belden profesyonel video kablo ve konnektör: seriler, BNC ve mesafe tablosu.
Bu sayfada yalnızca makaralı (uzun metraj) kablolar yer alır. BNC konnektörler ve hazır uçlu kablolar ayrı sayfalarda sunulur.

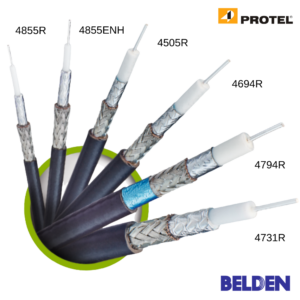

4K UHD ve 12G-SDI video kabloları
24 ürün. Markalar: Belden, BLANKOM.
| Marka | Ürün veya kod | Sinyal | İletken | Kılıf | Ayrıntı |
|---|---|---|---|---|---|
| RG-11 sınıfı (3) | |||||
| Belden | 4731ANH | 12G-SDI / 4K UHD | AWG 14 tek telli | Halojensiz (LSZH) | 12 GHz Coax, 4K UHD Precision Video Cable, RG-11/U Type, 75 Ohm, 14 AWG Solid SC, CMG-LS |
| Belden | 4731R | 12G-SDI / 4K UHD | AWG 14 tek telli | PVC | 4K UHD Coax for 12G-SDI, 75 Ohm, RG-11, 14 AWG Solid SC, Tri-Shield, PVC Jkt, CMR |
| Belden | 4731P | 12G-SDI / 4K UHD | AWG 14 tek telli | Plenum (CMP) | 12 GHz Coax, 4K UHD Precision Video Coax, RG-11/U Type, 75 Ohm, 14 AWG Solid SC, CMP |
| Series 7 (RG-7) sınıfı (4) | |||||
| Belden | 4794ANH | 12G-SDI / 4K UHD | AWG 16 tek telli | Halojensiz (LSZH) | 12 GHz Coax, 4K UHD Precision Video Cable, RG-7 Series, 75 Ohm, 16 AWG Solid SC, LSZH Jkt |
| Belden | 4794ELW | 12G-SDI / 4K UHD | AWG 16 tek telli | Halojensiz (LSZH) | 4K UHD Coax for 12G-SDI, 75 Ohm, Series 7, 16 AWG Solid SC, Foil + 95% TC Braid, LSZH Jkt |
| Belden | 4794R | 12G-SDI / 4K UHD | AWG 16 tek telli | PVC | 4K UHD Coax for 12G-SDI, 75 Ohm, Series 7, 16 AWG Solid SC, Tri-Shield, PVC Jkt, CMR |
| Belden | 4794P | 12G-SDI / 4K UHD | AWG 16 tek telli | Plenum (CMP) | 4K UHD Coax for 12G-SDI, 75 Ohm, Series 7, 16 AWG Solid SC, Tri-Shield, PVDF Jkt, CMP |
| RG-6 sınıfı (6) | |||||
| Belden | 4694ANH | 12G-SDI / 4K UHD | AWG 18 tek telli | Halojensiz (LSZH) | 12 GHz Coax, 4K UHD Precision Video Coax, RG-6/U Type, 75 Ohm, 18 AWG Solid, CMG-LS |
| Belden | 4694ELW | 12G-SDI / 4K UHD | AWG 18 tek telli | Halojensiz (LSZH) | 4K UHD Coax for 12G-SDI, 75 Ohm, RG-6, 18 AWG Solid SC, Foil + 95% TC Braid, LSZH Jkt |
| Belden | 4694R | 12G-SDI / 4K UHD | AWG 18 tek telli | PVC | 4K UHD Coax for 12G-SDI, 75 Ohm, RG-6, 18 AWG Solid SC, Foil + 95% TC Braid, PVC Jkt, CMR |
| Belden | 4694P | 12G-SDI / 4K UHD | AWG 18 tek telli | Plenum (CMP) | 4K UHD Coax for 12G-SDI, 75 Ohm, RG-6, 18 AWG Solid SC, Foil + 95% TC Braid, PVC Jkt, CMP |
| Belden | 4694F | 12G-SDI / 4K UHD | AWG 18 tek telli | Esnek, sahne ve PUR | 12 GHz Coax, 4K UHD Precision Flexible Video Coax, RG-6/U Type, 75 Ohm, 18 AWG solid SC, CM |
| BLANKOM | CVD-10/48H | UHD SDI | – | Veri föyüne bakın | UHD SDI Video Cable 1.0/4.8AF, dış çap 6,9 mm |
| RG-59 sınıfı (5) | |||||
| Belden | 4505ANH | 12G-SDI / 4K UHD | AWG 20 tek telli | Halojensiz (LSZH) | 12 GHz Coax, 4K UHD Precision Video Coax, RG-59, 75 Ohm, 20 AWG Solid, CMG-LS |
| Belden | 4505ELW | 12G-SDI / 4K UHD | AWG 20 tek telli | Halojensiz (LSZH) | 4K UHD Coax for 12G-SDI, 75 Ohm, RG-59, 20 AWG Solid SC, Foil + 95% TC Braid, LSZH Jkt |
| Belden | 4505R | 12G-SDI / 4K UHD | AWG 20 tek telli | PVC | 4K UHD Coax for 12G-SDI, 75 Ohm, RG-59, 20 AWG Solid SC, Foil + 95% TC Braid, PVC Jkt, CMR |
| Belden | 4505P | 12G-SDI / 4K UHD | AWG 20 tek telli | Plenum (CMP) | 12 GHz Coax, 4K UHD Precision Video Cable, RG-59, 75 Ohm, 20 AWG Solid, CMP |
| BLANKOM | CVD-08/37H | UHD SDI | – | Veri föyüne bakın | UHD SDI Video Cable 0.8/3.7AF, dış çap 6,1 mm |
| Mini RG-59 ve minyatür (6) | |||||
| Belden | 4855ANH | 12G-SDI / 4K UHD | AWG 23 tek telli | Halojensiz (LSZH) | 12 GHz Coax, 4K UHD Precision Video Coax, RG-59 Mini, 75 Ohm, 23 AWG Solid SC, LSZH Jkt |
| Belden | 4855ELW | 12G-SDI / 4K UHD | AWG 21.5 tek telli | Halojensiz (LSZH) | 4K UHD Coax for 12G-SDI, 75 Ohm, Mini RG-59, 21.5 AWG Solid SC, Foil + 95% TC Braid, LSZH Jkt |
| Belden | 4855R | 12G-SDI / 4K UHD | AWG 23 tek telli | PVC | 4K UHD Coax for 12G-SDI, 75 Ohm, Mini RG-59, 23 AWG Solid SC, Foil + 95% TC Braid, PVC Jkt, CMR |
| Belden | 4855P | 12G-SDI / 4K UHD | AWG 23 tek telli | Plenum (CMP) | 12 GHz Coax, 4K UHD Precision Video Coax, Mini RG-59, 75 Ohm, 23 AWG Solid SC, CMP |
| BLANKOM | CVD-05/20 | UHD SDI | – | Veri föyüne bakın | UHD SDI Video Cable 0.5L/2.0AF, dış çap 2,9 mm |
| BLANKOM | CVD-06/28H | UHD SDI | – | Veri föyüne bakın | UHD SDI Video Cable 0.6/2.8AF, dış çap 4,5 mm |
Yapılar Belden katalog kısaltmalarıyla verilmiştir: Pr = çift, C = iletken, Str = çok telli, Sol = tek telli, TC = kalaylı bakır, BC = çıplak bakır, OS = genel ekran, IS = çift ekranı, Brd = örgü, Ins = izolasyon, Jkt = kılıf.
6G-SDI ve 3G-SDI etiketleri Belden’in kendi sınıflandırmasıdır. 0.6/2.8, 0.8/3.7, 1.0/4.8 ve 1.6/7.3 mm ölçülü Avrupa tipi kablolar sırasıyla mini RG-59, RG-59, RG-6 ve RG-11 sınıfına yakın olduğu için o gruplarda gösterilmiştir. Ölçüler birebir aynı değildir; konnektör seçiminde veri föyü esas alınır.
HD-SDI ve SDI dijital video kabloları
66 ürün. Markalar: Belden, Telegärtner.
| Marka | Ürün veya kod | Sinyal | İletken | Kılıf | Ayrıntı |
|---|---|---|---|---|---|
| RG-11 sınıfı (12) | |||||
| Belden | 7731ANH | SDI | AWG 14 tek telli | Halojensiz (LSZH) | 75 Ohm SDI Coax, RG-11, 14 AWG Solid BC, Foil + 95% TC Braid, LSZH-C Jkt |
| Belden | 7731DNH | SDI | AWG 14 tek telli | Halojensiz (LSZH) | 75 Ohm SDI Coax, RG-11, 14 AWG Solid BC,Trishield, LSZH-C Jkt |
| Belden | 7731ELW | SDI | AWG 14 tek telli | Halojensiz (LSZH) | 75 Ohm SDI Coax, RG-11, 14 AWG Solid BC, Foil + 95% TC Braid, LSZH Jkt; CPR: Cca |
| Belden | 70084CH | SDI | AWG 14 tek telli | Halojensiz (LSZH) | 75 Ohm SDI Coax, RG-11, 14 AWG Solid BC, Foil + 80% TC Braid, LSZH-C Jkt |
| Belden | 70084NH | SDI | AWG 14 tek telli | Halojensiz (LSZH) | 75 Ohm SDI Coax, RG-11, 14 AWG Solid BC, Foil + 80% TC Braid, LSZH Jkt |
| Telegärtner | Low Loss HD 1.6/7.3 (100013002) | HD | – | Halojensiz (LSZH) | FRNC, 1.6/7.3 |
| Belden | 7731A | 6G-SDI | AWG 14 tek telli | PVC | 75 Ohm SDI Coax, RG-11, 14 AWG Solid BC, Foil + 95% TC Braid, PVC Jkt, CMR |
| Belden | 70084 | SDI | AWG 14 tek telli | PVC | 75 Ohm SDI Coax, RG-11, 14 AWG Solid BC, Foil + 80% TC Braid, PVC Jkt |
| Belden | 7732A | 6G-SDI | AWG 14 tek telli | Plenum (CMP) | 75 Ohm SDI Coax, RG-11, 14 AWG Solid BC, Foil + 95% TC Braid, PVDF Jkt, CMP |
| Belden | 7731RW | 6G-SDI | AWG 14 tek telli | Dış ortam | Serial Digital Coax, RG11, #14 Solid BC, Duofoil® + 95% TC braid, Water Blocking Grease, CPE Jacket, CMR |
| Belden | 7731WB | SDI | AWG 14 tek telli | Dış ortam | Serial Digital Coax, RG11, #14 Solid BC, Foil + 95% TC braid, Waterblocked |
| Belden | 7731SB | 3G-SDI | AWG 14 tek telli | Gemi tipi | 75 Ohm SDI Coax, RG-11, 14 AWG, Solid BC, Foil + 95% TC Braid, LSZH Jkt, CMG-LS, ABS Certified |
| Series 7 (RG-7) sınıfı (3) | |||||
| Belden | 1794DNH | SDI | AWG 16 tek telli | Halojensiz (LSZH) | 75 Ohm SDI Coax, Series 7, 16 AWG, Solid BC, Tri-Shield, LSZH-C Jkt |
| Belden | 1794A | 6G-SDI | AWG 16 tek telli | PVC | 75 Ohm SDI Coax, Series 7, 16 AWG, Solid BC, Tri-Shield, PVC Jkt, CMR |
| Belden | 2177A | SDI | AWG 16 | PVC | 5 Serial Digital Coax, RG7, 16 AWG BC, Shielded, CMR |
| RG-6 sınıfı (18) | |||||
| Belden | 1694ANH | SDI | AWG 18 tek telli | Halojensiz (LSZH) | 75 Ohm SDI Coax, RG-6, 18 AWG, Solid BC, Foil + 95% TC Braid, LSZH-C Jkt |
| Belden | 1694DNH | SDI | AWG 18 tek telli | Halojensiz (LSZH) | 75 Ohm SDI Coax, RG-6, 18 AWG, Solid BC, Tri-Shield, LSZH-C Jkt |
| Belden | 1694ELV | SDI | AWG 18 tek telli | Halojensiz (LSZH) | 75 Ohm SDI Coax, RG-6, 18 AWG, Solid BC, Foil + 95% TC Braid, LSZH Jkt, CPR: B2ca |
| Belden | 1694ELW | SDI | AWG 18 tek telli | Halojensiz (LSZH) | 75 Ohm SDI Coax, RG-6, 18 AWG, Solid BC, Foil + 95% TC Braid, LSZH Jkt, CPR: Cca |
| Belden | 70082CH | SDI | AWG 18 tek telli | Halojensiz (LSZH) | 75 Ohm SDI Coax, RG-6, 18 AWG, Solid BC, Foil + 80% TC Braid, LSZH-C Jkt |
| Belden | 70082NH | SDI | AWG 18 tek telli | Halojensiz (LSZH) | 75 Ohm SDI Coax, RG-6, 18 AWG, Solid BC, Foil + 80% TC Braid, LSZH Jkt |
| Telegärtner | Low Loss HD 1.0/4.8 (100012967) | HD | – | Halojensiz (LSZH) | FRNC, 1.0/4.8 |
| Belden | 1369R | 3G-SDI | AWG 18 tek telli | PVC | Serial Digital Coax, RG6, #18 Solid BC, Foil + 85% TC Braid, CMR |
| Belden | 1694A | 6G-SDI | AWG 18 tek telli | PVC | 75 Ohm SDI Coax, RG-6, 18 AWG, Solid BC, Foil + 95% TC Braid, PVC Jkt, CMR |
| Belden | 70082 | SDI | AWG 18 tek telli | PVC | 75 Ohm SDI Coax, RG-6, 18 AWG, Solid BC, Foil + 80% TC Braid, PVC Jkt |
| Belden | 1369P | 3G-SDI | AWG 18 tek telli | Plenum (CMP) | Serial Digital Coax, RG6, #18 Solid BC, Foil + 85% TC Braid, CMP |
| Belden | 1695A | 6G-SDI | AWG 18 tek telli | Plenum (CMP) | 75 Ohm SDI Coax, RG-6, 18 AWG Solid BC, Foil + 95% TC Braid, PVC Jkt, CMP |
| Belden | 1694F | 6G-SDI | AWG 19 çok telli | Esnek, sahne ve PUR | 75 Ohm SDI Coax, RG-6, 19 AWG Str BC, Double 95% TC Braid, PVC Jkt, CM, Flexible |
| Belden | 1694FPU | SDI | AWG 19 çok telli | Esnek, sahne ve PUR | 75 Ohm SDI Coax, RG-6, 19 AWG Str BC, Double 95% TC Braid, PUR Jkt, Flexible |
| Belden | 1694RW | 6G-SDI | AWG 18 tek telli | Dış ortam | Indoor/Outdoor Stadium Cable, RG6, #18 Solid BC, Duofoil® + 95% TC braid, Water Blocking Grease, CPE Jacket, CMR |
| Belden | 1694WB | SDI | AWG 18 tek telli | Dış ortam | Serial Digital Coax, RG6, #18 Solid BC, Foil + 95% TC braid, Waterblocked |
| Belden | 1694SB | SDI | AWG 18 tek telli | Gemi tipi | 75 Ohm SDI Coax, RG-6, 18 AWG Solid BC, Foil + 95% TC Braid, LSZH Jkt, CMG-LS, ABS Certified |
| Belden | 9116SB | 3G-SDI | AWG 18 tek telli | Gemi tipi | 75 Ohm SDI Coax, RG-6, 18 AWG Solid BCCS, Foil + 60% AL Braid, LSZH Jkt, CMG-LS, ABS Certified |
| RG-59 sınıfı (14) | |||||
| Belden | 1505ANH | SDI | AWG 20 tek telli | Halojensiz (LSZH) | 75 Ohm SDI Coax, RG-59, 20 AWG Solid BC, Foil + 95% TC Braid, LSZH-C Jkt |
| Belden | 1505DNH | SDI | AWG 20 tek telli | Halojensiz (LSZH) | 75 Ohm SDI Coax, RG-59, 20 AWG Solid BC, Tri-Shield, LSZH-C Jkt |
| Belden | 1505ELW | SDI | AWG 20 tek telli | Halojensiz (LSZH) | 75 Ohm SDI Coax, RG-59, 20 AWG Solid BC, Foil + 95% TC Braid, LSZH Jkt, CPR: Cca |
| Belden | 70081CH | SDI | AWG 20 tek telli | Halojensiz (LSZH) | 75 Ohm SDI Coax, RG-59, 20 AWG Solid BC, Foil + 80% TC Braid, LSZH-C Jkt |
| Belden | 70081NH | SDI | AWG 20 tek telli | Halojensiz (LSZH) | 75 Ohm SDI Coax, RG-59, 20 AWG Solid BC, Foil + 80% TC Braid, LSZH Jkt |
| Telegärtner | Low Loss HD 0.8/3.7 (100012949) | HD | – | Halojensiz (LSZH) | FRNC, 0.8/3.7 |
| Telegärtner | Low Loss HD 0.8/3.7 (100012966) | HD | – | Halojensiz (LSZH) | FRNC, 0.8/3.7 |
| Belden | 1505A | 6G-SDI | AWG 20 tek telli | PVC | 75 Ohm SDI Coax, RG-59, 20 AWG Solid BC, Foil + 95% TC Braid, PVC Jkt, CMR |
| Belden | 70081 | SDI | AWG 20 tek telli | PVC | 75 Ohm SDI Coax, RG-59, 20 AWG Solid BC, Foil + 80% TC Braid, PVC Jkt |
| Belden | 1370P | 3G-SDI | AWG 20 tek telli | Plenum (CMP) | Serial Digital Coax, RG59 Type, 20 AWG Solid BC, Foil + 85% TC Braid, CMP |
| Belden | 1506A | 6G-SDI | AWG 20 tek telli | Plenum (CMP) | 75 Ohm SDI Coax, RG-59, 20 AWG Solid BC, Foil + 95% TC Braid, PVC Jkt, CMP |
| Belden | 1505ENF | SDI | AWG 22 çok telli | Esnek, sahne ve PUR | 75 Ohm SDI Coax, RG-59, 22 AWG Str BC, 95% TC Braid + Foil, LSZH Jkt, Flexible |
| Belden | 1505F | 6G-SDI | AWG 22 çok telli | Esnek, sahne ve PUR | 75 Ohm SDI Coax, RG-59, 22 AWG Str BC, Double 95% TC Braid, PVC Jkt, CM, Flexible |
| Belden | 1505FPU | SDI | AWG 22 çok telli | Esnek, sahne ve PUR | 75 Ohm SDI Coax, RG-59, 22 AWG Str BC, Double 95% TC Braid, PUR Jkt, Flexible |
| Mini RG-59 ve minyatür (17) | |||||
| Belden | 1855DNH | SDI | AWG 22 tek telli | Halojensiz (LSZH) | 75 Ohm SDI Coax, Mini RG-59, 22 AWG Solid BC, Tri-Shield, LSZH-C Jkt |
| Belden | 1855ECH | SDI | AWG 22 tek telli | Halojensiz (LSZH) | 75 Ohm SDI Coax, Mini RG-59, 22 AWG Solid BC, Foil + 90% TC Braid, LSZH-C Jkt |
| Belden | 1855ELW | SDI | AWG 22 tek telli | Halojensiz (LSZH) | 75 Ohm SDI Coax, Mini RG-59, 22 AWG Solid BC, Foil + 90% TC Braid, LSZH Jkt, CPR: Cca |
| Belden | 1855ENF | SDI | AWG 22 çok telli | Halojensiz (LSZH) | 75 Ohm SDI Coax, Mini RG-59, 22 AWG Str BC, 90% TC Braid + Foil, LSZH Jkt |
| Belden | 1855ENH | SDI | AWG 22 tek telli | Halojensiz (LSZH) | 75 Ohm SDI Coax, Mini RG-59, 22 AWG Solid BC, Foil + 90% TC Braid, LSZH Jkt |
| Belden | 70080CH | SDI | AWG 22 tek telli | Halojensiz (LSZH) | 75 Ohm SDI Coax, Mini RG-59, 22 AWG Solid BC, Foil + 80% TC Braid, LSZH-C Jkt |
| Belden | 70080NH | SDI | AWG 22 tek telli | Halojensiz (LSZH) | 75 Ohm SDI Coax, Mini RG-59, 22 AWG Solid BC, Foil + 80% TC Braid, LSZH Jkt |
| Telegärtner | Low Loss HD 0.6/2.8 (100012903) | HD | – | Halojensiz (LSZH) | FRNC, 0.6/2.8, 1000 m makara |
| Telegärtner | Low Loss HD 0.6/2.8 (100012923) | HD | – | Halojensiz (LSZH) | FRNC, 0.6/2.8, kangal |
| Belden | 1855A | 6G-SDI | AWG 23 tek telli | PVC | 75 Ohm SDI Coax, Mini RG-59, 23 AWG Solid BC, Foil + 95% TC Braid, PVC Jkt, CMR |
| Belden | 1865A | 3G-SDI | AWG 25 çok telli | PVC | Serial Digital Coax, Sub-miniature, #25 Stranded BC, CMR |
| Belden | 70080 | SDI | AWG 22 tek telli | PVC | 75 Ohm SDI Coax, Mini RG-59, 22 AWG Solid BC, Foil + 80% TC Braid, PVC Jkt |
| Belden | YE01804 | SDI | AWG 23 tek telli | PVC | 75 Ohm Head-End Coax, Mini RG-59, 23 AWG Solid BC, Quad-Shield, 95% / 90% TC Braid, PVC Jkt |
| Belden | YE03415 | SDI | AWG 23 tek telli | PVC | 75 Ohm Head-End Coax, Mini RG-59, 23 AWG Solid BC, Foil + 95% TC Braid, PVC Jkt |
| Belden | 1371R | 3G-SDI | AWG 23 tek telli | Plenum (CMP) | Serial Digital Coax, Sub-miniature, #23 Solid BC, Foil + 85% TC Braid, CMP |
| Belden | 1855P | 6G-SDI | AWG 23 tek telli | Plenum (CMP) | 75 Ohm SDI Coax, Mini RG-59, 23 AWG Solid BC, Foil + 95% TC Braid, PVC Jkt, CMP |
| Belden | 1855EPU | SDI | AWG 22 tek telli | Esnek, sahne ve PUR | 75 Ohm SDI Coax, Mini RG-59, 22 AWG Solid BC, Foil + 90% TC Braid, PUR Jkt |
| Ultra minyatür, RG-179 sınıfı (2) | |||||
| Belden | 179DTNH | SDI | AWG 28.5 tek telli | Halojensiz (LSZH) | Ultra-miniature, RG179 Type, 28.5 AWG Solid BC, Foil + TC Braid, LSZH |
| Belden | 179DT | 6G-SDI | AWG 28.5 tek telli | PVC | Serial Digital Coax, Ultra-miniature, RG179 Type, 28.5 AWG Solid BC, Foil + TC Braid, CMR |
Analog ve genel amaçlı 75 ohm video kabloları
40 ürün. Markalar: Belden, Telegärtner.
| Marka | Ürün veya kod | Sinyal | İletken | Kılıf | Ayrıntı |
|---|---|---|---|---|---|
| RG-11 sınıfı (4) | |||||
| Belden | 8261 | Analog | AWG 18 çok telli | PVC | Analog Video, RG11, #18 Str TC, 95% BC Braid, PVC Jacket, CXC |
| Belden | 9292 | Analog | AWG 14 tek telli | PVC | 75 Ohm Analog Video Coax, RG-11, 14 AWG Solid BC, Foil + 60% TC Braid, PVC Jkt |
| Belden | 89292 | Analog | AWG 14 tek telli | Plenum (CMP) | Analog Video, RG11, #14 Solid BC, Foil + 65% TC Braid, FEP Jacket, CMP |
| Belden | 8213 | Analog | AWG 14 tek telli | Dış ortam | Analog Video, RG11, #14 Solid BC, 95% BC Braid, PE Jacket |
| RG-6 sınıfı (5) | |||||
| Belden | 9248NH | Analog | AWG 18 tek telli | Halojensiz (LSZH) | Analog Video, RG6, 18 AWG Solid BC, Foil + 60% TC Braid |
| Belden | 9248 | Analog | AWG 18 tek telli | PVC | Analog Video, RG6, #18 Solid BC, Foil + 60% TC Braid, PVC Jacket, CM |
| Belden | 9290 | Analog | AWG 18 tek telli | PVC | Analog Video, RG6 #18 Solid BC, Double 95% BC Braids, PVC Jacket, CM |
| Belden | 82248 | Analog | AWG 18 tek telli | Plenum (CMP) | Analog Video, RG6 #18 Solid BC, Foil + 65% TC Braid, Flamarrest® Jacket, CMP |
| Belden | 89248 | Analog | AWG 18 tek telli | Plenum (CMP) | 75 Ohm Analog Video Coax, RG-6, 18 AWG Solid BC, Foil + 65% TC Braid, FEP Jkt, CMP |
| RG-59 sınıfı (25) | |||||
| Belden | 8241NH | Analog | AWG 23 | Halojensiz (LSZH) | Analog Video, RG59, 23 AWG, BCCS, LSZH |
| Telegärtner | RG-59 ZH (100012845) | – | – | Halojensiz (LSZH) | 75 ohm, halojensiz |
| Belden | 1426A | Analog | AWG 20 tek telli | PVC | Analog Video, RG59, #20 Solid BC, 95% BC Braid, PVC Jacket, CM |
| Belden | 8241 | Analog | AWG 23 tek telli | PVC | 75 Ohm Analog Video Coax, RG-59, 23 AWG Solid BCCS, 95% BC Braid, PVC Jkt, CM |
| Belden | 8241F | Analog | AWG 22 çok telli | PVC | Analog Video, RG59, 22 AWG Stranded BC, BC Braid, PVC Jacket |
| Belden | 8263 | Analog | AWG 23 tek telli | PVC | Analog Video, RG59, #23 Solid BCCS, 95% BC Braid, PVC Jacket, CMX |
| Belden | 8281B | Hassas video | AWG 20 tek telli | PVC | Precision Video Coax, RG59, #20 Solid BC, Double 98% Braid, CMR |
| Belden | 9100 | Analog | AWG 20 tek telli | PVC | Analog Video, RG59, 20 AWG Solid BCCS, Foil + Alum Braid, CM PVC Jacket |
| Belden | 9224 | Analog | AWG 22 tek telli | PVC | Audio Coax, Low Noise, RG-59, 22 AWG Solid BCCS, 95% BC Brd, PVC Jkt |
| Belden | 9240 | Analog | AWG 20 tek telli | PVC | Analog Video, RG59, #20 Solid BCCS, 80% BC Braid, PVC Jacket |
| Belden | 9244 | Analog | AWG 22 tek telli | PVC | Analog Video, RG59, #22 Solid BCCS, 85% BC Braid, PVC Jacket, CMX |
| Belden | 9259 | Analog | AWG 22 çok telli | PVC | 75 Ohm Analog Video Coax, RG-59, 22 AWG Str BC, 95% BC Braid, PVC Jkt, CM |
| Belden | 9274 | Analog | AWG 20 tek telli | PVC | Analog Video, RG59, #20 Solid BCCS, 95% BC Braid, PVC Jacket, CM |
| Belden | 9275 | Analog | AWG 20 tek telli | PVC | Analog Video, RG59, 20 AWG Solid BCCS, Foil + Alum Braid, CM PVC Jacket |
| Belden | 9659 | Analog | AWG 22 çok telli | PVC | Analog Video, RG59, #22 Str BC, 95% BC Braid, PVC Jacket, CMX |
| Belden | 82241 | Analog | AWG 23 tek telli | Plenum (CMP) | Analog Video, RG59, #23 Solid BCCS, 95% BC Braid, Flamarrest® Jacket, CMP |
| Belden | 88241 | Analog | AWG 23 tek telli | Plenum (CMP) | Analog Video, RG59, #23 Solid BCCS, 95% BC Braid, FEP Jacket, CMP |
| Belden | 89259 | Analog | AWG 22 çok telli | Plenum (CMP) | 75 Ohm Analog Video Coax, RG-59, 22 AWG Str BC, 95% BC Braid, FEP Jkt, CMP |
| Belden | 8281F | Analog | AWG 21 çok telli | Esnek, sahne ve PUR | 75 Ohm Analog Video Coax, RG-59, 21 AWG Str BC, Double 95% TC Braid, PVC Jkt. Flexible |
| Belden | 8212 | Analog | AWG 20 tek telli | Dış ortam | Analog Video, RG59, #20 Solid BCCS, 95% BC Braid, PE Jacket |
| Belden | 8281 | Analog | AWG 20 tek telli | Dış ortam | 75 Ohm Analog Video Coax, RG-59, 20 AWG Solid BC, Double 95% TC Braid, PE Jkt |
| Belden | 8241LS | Analog | AWG 23 tek telli | Zırhlı | 75 Ohm Analog Video Coax, RG-59, 23 AWG Solid BCCS, 95% BC Braid, LSZH-C Jkt, SWA, LSZH-C Jkt |
| Belden | 9141 | Hassas video | AWG 20 tek telli | Veri föyüne bakın | Precision Video Coax, RG59, #20 Solid BC, Double 98% TC/BC Braid |
| Telegärtner | RG-59 (100012829) | – | – | Veri föyüne bakın | 75 ohm |
| Telegärtner | RG-59 (100012841) | – | – | Veri föyüne bakın | 75 ohm |
| Mini RG-59 ve minyatür (2) | |||||
| Belden | 8279 | Hassas video | AWG 23 çok telli | Veri föyüne bakın | Precision Video Coax, Miniature, #23 Stranded BC, 95% TC Braid |
| Belden | 9209 | Hassas video | AWG 23 tek telli | Veri föyüne bakın | Precision Video Coax, Miniature, #23 Solid BC, Foil + 95% TC Braid |
| Ultra minyatür, RG-179 sınıfı (2) | |||||
| Telegärtner | RG-179 (100012794) | – | – | Veri föyüne bakın | 75 ohm |
| Telegärtner | RG-179 (100012816) | – | – | Veri föyüne bakın | 75 ohm |
| Diğer yapılar (2) | |||||
| Belden | 8218 | Analog | AWG 27 çok telli | PVC | Analog Video, #27 Str BCCS, 95% TC Braid, PVC Jacket |
| Belden | 9221 | Analog | AWG 30 çok telli | PVC | Analog Video, #30 Str TC, 90% TC Braid, PVC Jacket |
Çoklu koaksiyel, RGB ve S-Video kabloları
20 ürün. Markalar: Belden.
| Marka | Ürün veya kod | Sinyal | İletken | Kılıf | Ayrıntı |
|---|---|---|---|---|---|
| Series 7 (RG-7) sınıfı (1) | |||||
| Belden | 4794RX5 | 12G-SDI | AWG 16 tek telli | PVC | 12 GHz 5 Coax, 4K UHD Precision Video Cable, RG-7 Series, 75 Ohm, 16 AWG Solid, CMR |
| RG-6 sınıfı (2) | |||||
| Belden | 1694D | SDI | AWG 18 tek telli | PVC | Serial Digital Coax, Dual RG6, #18 Solid BC, Duofoil® + 95% TC braid, CMR |
| Belden | 4694RX5 | 12G-SDI | AWG 18 tek telli | PVC | 12 GHz 5 Coax, 4K UHD Precision Video Cable, RG-6 Type, 75 Ohm, 18 AWG Solid, CMR |
| RG-59 sınıfı (1) | |||||
| Belden | 4505RX5 | 12G-SDI | AWG 20 tek telli | PVC | 12 GHz 5 Coax, 4K UHD Precision Video Cable, RG-59 Type, 75 Ohm, 20 AWG Solid, CMR |
| Mini RG-59 ve minyatür (12) | |||||
| Belden | 1855EN3 | SDI | AWG 22 tek telli | Halojensiz (LSZH) | 75 Ohm SDI 3 Coax, Mini RG-59, 22 AWG Solid BC, Foil + 90% TC Braid, LSZH Jkt |
| Belden | 1855EN5 | SDI | AWG 22 tek telli | Halojensiz (LSZH) | 75 Ohm SDI 5 Coax, Mini RG-59, 22 AWG Solid BC, Foil + 90% TC Braid, LSZH Jkt |
| Belden | 1855EN6 | SDI | AWG 22 tek telli | Halojensiz (LSZH) | 75 Ohm SDI 6 Coax, Mini RG-59, 22 AWG Solid BC, Foil + 90% TC Braid, LSZH Jkt |
| Belden | 1855EN10 | SDI | AWG 22 tek telli | Halojensiz (LSZH) | 75 Ohm SDI 10 Coax, Mini RG-59, 22 AWG Solid BC, Foil + 90% TC Braid, LSZH Jkt |
| Belden | 2178A | Analog | AWG 23 | PVC | Mini Bundled 16 Coax, 23 AWG BC, Shielded, CMR |
| Belden | 4855R10 | 12G-SDI | AWG 23 tek telli | PVC | 4K UHD 10 Coax for 12G-SDI, 75 Ohm, Mini RG-59, 23 AWG Solid SC, Foil + 95% TC Braid, PVC Jkt, CMR |
| Belden | 4855R16 | 12G-SDI | AWG 23 tek telli | PVC | 4K UHD 16 Coax for 12G-SDI, 75 Ohm, Mini RG-59, 23 AWG Solid SC, Foil + 95% TC Braid, PVC Jkt, CMR |
| Belden | 4855RX5 | 12G-SDI | AWG 23 tek telli | PVC | 4K UHD 5 Coax for 12G-SDI, 75 Ohm, Mini RG-59, 23 AWG Solid SC, Foil + 95% TC Braid, PVC Jkt, CMR |
| Belden | 1282P | RGB | AWG 25 tek telli | Plenum (CMP) | RGB Video, Mini Hi-Res, #25 Solid TC, Foil + 95% TC Braid, CMP |
| Belden | 1807A | S-Video | AWG 30 | Esnek, sahne ve PUR | S-Video, High-Flex, Dual Mini 75 Ohm #30 Coax, Parallel |
| Belden | 1808A | S-Video | AWG 30 | Esnek, sahne ve PUR | S-Video, High-Flex, Dual Mini 75 Ohm #30 Coax, Round |
| Belden | 1855EP6 | SDI | AWG 22 tek telli | Esnek, sahne ve PUR | 75 Ohm SDI 6 Coax, Mini RG-59, 22 AWG Solid BC, Foil + 90% TC Braid, PUR Jkt |
| Ultra minyatür, RG-179 sınıfı (1) | |||||
| Belden | 7700A | Analog | AWG 30 çok telli | Plenum (CMP) | 75 Ohm Analog Video Coax, Dual Ultra-miniature RG-59, 30 AWG Str TC, 95% TC French Braids, Flamarrest® Jkt, CMP, Flexible |
| Diğer yapılar (3) | |||||
| Belden | 1347A | Kompozit | – | Veri föyüne bakın | Composite Data, Audio, Video, Security and Control |
| Belden | 9165 | Kompozit | – | Veri föyüne bakın | Composite ENG, EFP and CCTV |
| Belden | 9265 | Kompozit | – | Veri föyüne bakın | Composite ENG, EFP and CCTV |
Özel yapılar: zırhlı, biçimlenebilir ve diğer
6 ürün. Markalar: Belden.
| Marka | Ürün veya kod | Sinyal | İletken | Kılıf | Ayrıntı |
|---|---|---|---|---|---|
| RG-59 sınıfı (2) | |||||
| Belden | 12823 | – | AWG 23 tek telli | Zırhlı | Coax RG59, #23 Sol BCCS40%, PO Ins, OA BC Brd, PVC Jkt, AIA Armor, PVC Jkt, CMG |
| Belden | 128241 | – | AWG 23 tek telli | Zırhlı | Coax RG59, #23 Sol BCCS40%, PO Ins, OA BC Brd, PVC Jkt, AIA Armor, PVC Jkt, CMG |
| Ultra minyatür, RG-179 sınıfı (1) | |||||
| Belden | 83264 | – | AWG 30 çok telli | Plenum (CMP) | Mil-Spec Coax, 75 Ohm, RG-179, 30 AWG Str SCCS, 95% SC Braid, FEP Jkt, Commercial Non-QPL |
| Diğer yapılar (3) | |||||
| Belden | 1672A | – | AWG 29 tek telli | Veri föyüne bakın | Conformable Coax, 75 Ohm, 29 AWG Solid SCCS, Copper-Tin Composite Shield, Unjacketed |
| Belden | 1672J | – | AWG 29 | Veri föyüne bakın | 75 Ohm High-Frequency Conformable Coax, #29 SCCCS Coax, Unjacketed |
| Belden | 83267 | – | AWG 30 | Veri föyüne bakın | Computer and Instrumentation, #30 SPCCS Coax, SPC Braid, TFE Tape Jacket |
LED ve LCD monitör, projeksiyon cihazı kabloları
Monitör ve projeksiyon cihazı bağlantılarında kullanılan Belden RGB, S-Video ve video kabloları. Güncel kodlar yukarıdaki “Çoklu koaksiyel, RGB ve S-Video” bölümündedir; aşağıdaki tablo önceki serilerin teknik belgelerini verir.
| Belden kodu | Yapı |
|---|---|
| 1281R | 1 koaksiyel |
| 1277R | VideoFlex, 3 koaksiyel RGB |
| 1278R | VideoFlex, 4 koaksiyel RGBS |
| 1279R | VideoFlex, 5 koaksiyel RGBHV |
| 1280R | VideoFlex, 6 koaksiyel |
| 1281S3 | BananaPeel, 3 koaksiyel RGB |
| 1281S4 | BananaPeel, 4 koaksiyel |
| 1281S5 | BananaPeel, 5 koaksiyel |
| 1281S6 | BananaPeel, 6 koaksiyel |
| 1865AN2 | S-Video (Y/C), 2 x 1865A |
| 5788AV | Projeksiyon: 2 STP audio ve 6 mini RG-59 video, BananaPeel |
| 1355R | RG-59, kompresyon konnektöre uygun |
| 1356R | RG-6, kompresyon konnektöre uygun |
Hangi Belden video kablosuyla kaç metre?
Belden’in seri veri hızlarına göre tahmini iletim mesafeleri. İlk tablo SD, HD ve 3G-SDI, ikinci tablo UHDTV1 ve UHDTV2 (link başına 3, 6 ve 12 Gb/s) içindir.
SD-SDI, HD-SDI, 3G-SDI
| Belden kodu | 143 Mb/s Composite SD-SDI (NTSC) SMPTE ST 259 |
177 Mb/s Composite SD-SDI (PAL) SMPTE ST 259 |
270 Mb/s Component SD-SDI SMPTE ST 259 |
360 Mb/s Widescreen SD-SDI SMPTE ST 259 |
1.5 Gb/s HD 1.5G-SDI SMPTE ST 292 |
3.0 Gb/s HD 3G-SDI SMPTE ST 424 |
|---|---|---|---|---|---|---|
| 179DT | 168 m 551 ft |
153 m 502 ft |
127 m 417 ft |
111 m 364 ft |
36 m 117 ft |
25 m 82 ft |
| 1865A | 209 m 686 ft |
191 m 627 ft |
155 m 508 ft |
134 m 441 ft |
41 m 134 ft |
27 m 90 ft |
| 1855A1 | 313 m 1027 ft |
287 m 941 ft |
236 m 775 ft |
207 m 678 ft |
66 m 215 ft |
46 m 151 ft |
| 1855P | 306 m 1004 ft |
280 m 918 ft |
228 m 748 ft |
198 m 649 ft |
60 m 196 ft |
40 m 131 ft |
| 4855R2 / 4855ANH | 325 m 1066 ft |
295 m 968 ft |
244 m 800 ft |
212 m 694 ft |
67 m 221 ft |
47 m 155 ft |
| 4855P | 297 m 976 ft |
270 m 885 ft |
221 m 726 ft |
192 m 631 ft |
59 m 193 ft |
40 m 131 ft |
| 1505A3 | 457 m 1500 ft |
421 m 1381 ft |
344 m 1127 ft |
297 m 975 ft |
93 m 304 ft |
65 m 212 ft |
| 1506A4 | 418 m 1372 ft |
384 m 1260 ft |
310 m 1017 ft |
269 m 883 ft |
80 m 262 ft |
53 m 175 ft |
| 1505F | 369 m 1211 ft |
333 m 1092 ft |
263 m 864 ft |
224 m 735 ft |
68 m 223 ft |
46 m 150 ft |
| 4505R5 / 4505ANH | 449 m 1474 ft |
403 m 1321 ft |
329 m 1079 ft |
287 m 942 ft |
94 m 307 ft |
66 m 217 ft |
| 4505P | 404 m 1324 ft |
366 m 1200 ft |
301 m 986 ft |
262 m 858 ft |
80 m 263 ft |
54 m 177 ft |
| 1694A6 | 563 m 1846 ft |
512 m 1681 ft |
419 m 1376 ft |
367 m 1203 ft |
112 m 367 ft |
78 m 255 ft |
| 1695A7 | 546 m 1792 ft |
495 m 1625 ft |
402 m 1319 ft |
346 m 1134 ft |
100 m 327 ft |
66 m 215 ft |
| 1694F | 454 m 1490 ft |
408 m 1340 ft |
318 m 1043 ft |
272 m 892 ft |
79 m 260 ft |
53 m 174 ft |
| 4694R8 / 4694ANH | 535 m 1755 ft |
490 m 1607 ft |
407 m 1336 ft |
357 m 1171 ft |
117 m 383 ft |
82 m 269 ft |
| 4694P | 519 m 1704 ft |
468 m 1535 ft |
384 m 1259 ft |
334 m 1095 ft |
100 m 327 ft |
66 m 217 ft |
| 4694F | 523 m 1715 ft |
467 m 1533 ft |
373 m 1225 ft |
320 m 1049 ft |
96 m 316 ft |
65 m 213 ft |
| 1794A9 | 740 m 2427 ft |
678 m 2224 ft |
548 m 1799 ft |
475 m 1559 ft |
145 m 477 ft |
101 m 332 ft |
| 4794R10 / 4794ANH | 680 m 2231 ft |
623 m 2045 ft |
523 m 1715 ft |
461 m 1512 ft |
151 m 494 ft |
105 m 343 ft |
| 4794P | 654 m 2146 ft |
590 m 1935 ft |
479 m 1570 ft |
412 m 1352 ft |
119 m 392 ft |
78 m 255 ft |
| 7731A | 851 m 2791 ft |
796 m 2613 ft |
637 m 2091 ft |
560 m 1838 ft |
177 m 582 ft |
119 m 390 ft |
| 7732A | 824 m 2703 ft |
751 m 2463 ft |
595 m 1951 ft |
504 m 1655 ft |
141 m 461 ft |
88 m 290 ft |
| 4731R / 4731ANH | 861 m 2824 ft |
784 m 2573 ft |
649 m 2130 ft |
567 m 1861 ft |
182 m 598 ft |
126 m 414 ft |
| 4731P | 794 m 2605 ft |
714 m 2342 ft |
583 m 1913 ft |
502 m 1646 ft |
143 m 470 ft |
92 m 301 ft |
| Avrupa tipleri (ENH, DNH, 700xx) | ||||||
| 1855ENH / 1855DNH / 70080EU | – | 316 m | 261 m | – | 74 m | 52 m |
| 1505DNH / 70081EU | – | 401 m | 330 m | – | 92 m | 64 m |
| 1694DNH / 70082EU | – | 503 m | 408 m | – | 113 m | 78 m |
| 1794DNHEU | – | 633 m | 519 m | – | 143 m | 97 m |
| 7731DNH / 70084EU | – | 796 m | 637 m | – | 177 m | 119 m |
UHDTV1, UHDTV2: 3 Gb/s, 6 Gb/s, 12 Gb/s
| Belden kodu | 3 Gb/s / link ST 425-4 (3 Gb/s stereo) ST 2081-1 (6 Gb/s dual link) ST 2082-1 (12 Gb/s quad) ST 2083-1 (24 Gb/s octal link)* |
6 Gb/s / link ST 2081-1 (6 Gb/s single link) ST 2082-1 (12 Gb/s dual link) ST 2083-1 (24 Gb/s quad link)* |
12 Gb/s / link ST 2082-1 (12 Gb/s single link) ST 2083-1 (24 Gb/s dual link)* |
|---|---|---|---|
| 179DT | 50 m 164 ft |
35 m 114 ft |
– |
| 1865A | 55 m 179 ft |
– | – |
| 1855A1 | 92 m 302 ft |
63 m 207 ft |
– |
| 1855P | 80 m 262 ft |
53 m 174 ft |
– |
| 4855R2 / 4855ANH | 94 m 310 ft |
66 m 215 ft |
45 m 149 ft |
| 4855P | 80 m 262 ft |
54 m 177 ft |
36 m 118 ft |
| 1505A3 | 130 m 425 ft |
87 m 287 ft |
– |
| 1506A4 | 107 m 350 ft |
70 m 230 ft |
– |
| 1505F | 91 m 300 ft |
60 m 197 ft |
– |
| 4505R5 / 4505ANH | 132 m 433 ft |
92 m 302 ft |
63 m 208 ft |
| 4505P | 108 m 354 ft |
72 m 235 ft |
47 m 155 ft |
| 1694A6 | 155 m 509 ft |
104 m 340 ft |
– |
| 1695A7 | 131 m 430 ft |
85 m 280 ft |
– |
| 1694F | 106 m 348 ft |
69 m 225 ft |
– |
| 4694R8 / 4694ANH | 164 m 538 ft |
114 m 374 ft |
78 m 257 ft |
| 4694P | 132 m 433 ft |
87 m 285 ft |
57 m 186 ft |
| 4694F | 130 m 426 ft |
87 m 284 ft |
56 m 184 ft |
| 1794A9 | 202 m 664 ft |
135 m 444 ft |
– |
| 4794R10 / 4794ANH | 209 m 686 ft |
144 m 471 ft |
98 m 321 ft |
| 4794P | 155 m 510 ft |
100 m 327 ft |
64 m 210 ft |
| 7731A | 238 m 780 ft |
161 m 529 ft |
– |
| 7732A | 176 m 579 ft |
113 m 370 ft |
– |
| 4731R / 4731ANH | 252 m 828 ft |
173 m 566 ft |
117 m 383 ft |
| 4731P | 184 m 603 ft |
116 m 380 ft |
74 m 243 ft |
| Avrupa tipleri (ENH, DNH, 700xx) | |||
| 1855ENH / 1855DNH / 70080EU | 103 m | 71 m | – |
| 1505DNH / 70081EU | 127 m | 87 m | – |
| 1694DNH / 70082EU | 155 m | 105 m | – |
| 1794DNHEU | 194 m | 132 m | – |
| 7731DNH / 70084EU | 238 m | 161 m | – |
EU ENH, DNH ve 700xx kodlu Avrupa tipleri Rev. 20 belgesinde yer almaz; bu satırlardaki değerler Belden’in önceki Avrupa mesafe tablosundan alınmıştır ve yalnızca metre olarak verilmiştir. “–” o veri hızı için değer yayımlanmadığını gösterir.
Mesafeler, belirtilen SMPTE standartlarındaki kablo kaybı değerlerine dayanan tahminlerdir; konnektör ve ara bağlantı kayıpları dahil değildir. Kullanılan cihazlara göre değişebileceği için Belden bu mesafelerin elde edileceğini garanti etmez; kullanılacak kabloyla hangi mesafenin beklenebileceği cihaz üreticisine sorulmalıdır.
Seri dijital arabirim standartları, saat frekansının yarısındaki sinyal kaybı aşağıdaki yaklaşık değerleri aşmadığında çalışacak biçimde tasarlanmıştır. Önerilen uzunluklar, listelenen kabloların tipik zayıflama değerlerine ve şu ölçütlere göre hesaplanmıştır: en uzun mesafe = saat frekansının yarısında 30 dB kayıp: SMPTE ST 259; 20 dB kayıp: SMPTE ST 292 ve ST 424; 40 dB kayıp: SMPTE ST 425, ST 2081, ST 2082 ve ST 2083*.
Hesaplanan mesafelere yaklaşıldıkça bit hata oranı (BER) çok hızlı değişebilir. BER, alıcı tasarımına ve kullanılan koaksiyel kablonun gerçek kayıplarına bağlıdır. Dağıtım ve yönlendirme cihazı üreticilerinden önerdikleri en uzun iletim mesafesi doğrulanmalıdır.
* SMPTE ST 2083-1 geliştirme aşamasındadır.
Çoklu (demet) koaksiyel kablolarda iletim mesafesi, demet içindeki sarım nedeniyle tek koaksiyele göre biraz daha kısadır. Üst simge numaraları, aynı değerlerin geçerli olduğu demet tiplerini gösterir:
| Dipnot | Tek kablo | Demet, 12 Gb/s | Demet, 6 Gb/s | Demet, 3 Gb/s |
|---|---|---|---|---|
| 1 | 1855A | – | 7787A 7788A 7789A 7790A 7791A 7792A 2178A | 1855S3 1855S5 1855S6 |
| 2 | 4855R | 4855RX5 4855R10 4855R16 | – | – |
| 3 | 1505A | – | 7794A 7795A 7796A 7798A | 1505S3 1505S5 1505S6 |
| 4 | 1506A | – | – | 1283S3 1283S5 1283S6 |
| 5 | 4505R | 4505RX5 | – | – |
| 6 | 1694A | – | 7710A 7711A 7712A 7713A | 1694D 1694WB 1694S3 1694S5 1694S6 |
| 7 | 1695A | – | – | 1695S3 1695S5 1695S6 |
| 8 | 4694R | 4694RX5 | – | – |
| 9 | 1794A | – | 2177A | – |
| 10 | 4794R | 4794RX5 | – | – |
Kaynak: Belden, “Estimated Transmission Distance at Serial Data Rates”, Rev. 20, 10 Şubat 2021 (Belden’den alınan resmi belge). Belden ayrıca, bazı 12 GHz alıcıların en yüksek kayıp düzeyine göre tasarlanmadığını ve bunun mesafeyi %50’ye kadar kısaltabileceğini belirtir; SMPTE ST 2082-1 daha fazla veya daha az zayıflamayla çalışan alıcıları da kabul eder.
Online sipariş ve BLANKOM
Stoktaki bazı ürünleri online mağazamız proteldepo.com üzerinden sipariş edebilirsiniz. BLANKOM ürünlerinin tamamı irenis-blankom.com ve blankom.com.tr adreslerindedir. Proje miktarları için teklif isteyin.
Neden bu markalar?
- Üç üreticinin video kabloları tek teklifte karşılaştırılabilir
- Mini RG-59’dan RG-11’e tüm kablo sınıfları
- Halojensiz, PVC, plenum, PUR ve dış ortam kılıfları
- Her ürün için üreticinin veri föyüne veya ürün sayfasına bağlantı
Neden PROTEL?
- Belden yetkili distribütörü. Ürün doğrudan üreticiden gelir.
- Stok. Yaygın kullanılan modeller stoktadır.
- Kesilmiş metraj. Tam makara almak zorunda değilsiniz.
- Seçim desteği. Hattınızı ve cihazlarınızı yazın; modeli gerekçesiyle önerelim.
- Dünya geneline satış. Türkiye ve Almanya depolarımızdan gönderim.
Video kabloları hakkında sık sorulan sorular
SDI kablosunda mesafeyi ne belirler?
Veri hızı ve kablo kalınlığı. Hız arttıkça (HD, 3G, 6G, 12G) aynı kabloyla gidilebilen mesafe kısalır; kalın kablo (RG-6, Series 7, RG-11) daha uzun mesafe taşır. Belden kablolarının mesafe tablosu bu sayfadadır.
12G-SDI için hangi kablo seçilir?
Üreticinin 12G-SDI veya 4K UHD için tanımladığı kablolar seçilir. Belden’de bunlar 4505, 4694, 4731, 4794 ve 4855 serileridir. Hat uzunluğunu yazın; uygun kalınlığı önerelim.
Farklı markaları aynı teklifte alabilir miyim?
Evet. İhtiyacınızı yazın; Belden, BLANKOM ve Telegärtner seçeneklerini aynı teklifte sunalım.
Tam makara almak zorunda mıyım?
Hayır. Kesilmiş metraj satıyoruz. Model kodunu ve toplam metrajı yazmanız yeterlidir.
Teklif isteyin
- Kodu biliyorsanız: ürün kodu, toplam metraj ve teslim yeri yeterlidir.
- Bilmiyorsanız: uygulamanızı, hat uzunluğunu ve ortamı yazın; uygun modeli önerelim.
- Şartname veya keşif listeniz varsa: gönderin, karşılık gelen kodları çıkaralım.
