NARDA EMF Monitörler: Kişisel RF Monitörler ve 24/7 Alan Monitörleri
Ölçüm cihazı “ne kadar alan var” sorusunu yanıtlar; monitör ise sınır aşıldığında haber verir. NARDA’nın EMF monitörleri iki gruptur. Kişisel monitörler (personal monitor) verici, radar ve anten yakınında çalışan personelin üzerinde taşınır; maruziyet sınır değere yaklaştığında ışık, ses ve titreşimle uyarır. Alan monitörleri (area monitor) ise bir noktaya kurulur, elektromanyetik alanı 7 gün 24 saat ölçer, kaydeder ve merkeze iletir. Bu sayfada iki kişisel monitörü ve altı alan monitörünü Türkçe olarak, üreticinin veri sayfalarındaki değerlerle bulacaksınız.
- RadMan 2: 60 GHz’e kadar
- Nardalert S3: 100 GHz’e kadar
- Işık + ses + titreşim alarmı
- ICNIRP · 2013/35/EU · FCC · IEEE
- Alan monitörleri: 10 Hz – 60 GHz
- Güneş enerjili, modemli istasyonlar
- ITU-T K.83 uyumlu
- 5G uyumlu
Model ve standart seçimi, teklif, teslimat ve satış sonrası destek İstanbul’dan yürütülür. NARDA ürünlerinde satış yetkimiz Türkiye ile sınırlıdır.
EMF monitörü nedir, kimler kullanır?
Elektromanyetik alan gözle görülmez, hissedilmez. Bir verici direğine tırmanan teknisyen, antenin o an yayında olup olmadığını veya gücünün ne zaman artırıldığını bilemez. Kişisel monitör bu boşluğu kapatır: sürekli ölçer, sonucu seçilen güvenlik standardının sınır değerine oranlar ve tehlike oluşmadan önce uyarır. Bir ölçüm cihazı değildir; bir uyarı cihazıdır ve kişisel koruyucu donanımın parçası olarak kullanılır.
Alan monitörleri aynı işi sabit bir nokta için yapar. Okul, hastane veya konut yakınındaki baz istasyonlarının yarattığı alanı aylarca kesintisiz kaydeder, sınır aşımında alarm üretir ve veriyi merkezi yazılıma gönderir. Düzenleyici kurumlar bu veriyi kamuoyuna açık haritalarda yayımlamak, işletmeler ise tesis güvenliğini belgelemek için kullanır.
Tipik kullanıcılar:
- Mobil operatörler, kule ve saha firmaları — direk ve çatıda çalışan montaj ve bakım ekipleri
- Radyo-TV vericileri ve yayın kuruluşları — yüksek güçlü FM, TV ve kısa/orta dalga verici istasyonları
- Savunma sanayii ve silahlı kuvvetler — radar, haberleşme ve elektronik harp sistemlerinin test ve bakım personeli
- İş sağlığı ve güvenliği birimleri — çalışan maruziyetinin 2013/35/EU ve ICNIRP sınırlarına göre izlenmesi
- BTK ve yetkili ölçüm kuruluşları, belediyeler — sürekli çevresel EMF izleme ağları
- Havalimanları, limanlar, enerji tesisleri, sanayi — radar, RF ısıtma ve yüksek gerilim tesislerinin çevresi
- Test laboratuvarları — EMC odaları ve yüksek güçlü test düzenekleri için sabit alarm

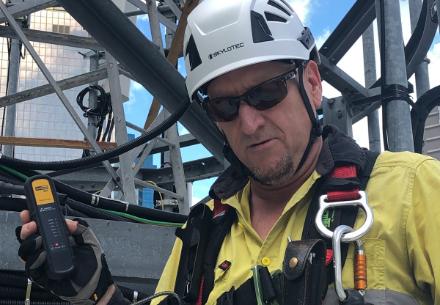

Kişisel monitör, vücuda yakın ama antenlere dönük biçimde, giysinin dışında taşınır.
Güneş panelli alan monitörü: şebeke ve kablo gerektirmeden aylarca ölçer.
Hangi monitör size uygun?
Önce soru şudur: bir kişiyi mi, bir yeri mi koruyacaksınız? Kişi için kişisel monitör, yer için alan monitörü seçilir. Ardından frekans aralığı ve değerlendirmenin dayanacağı standart belirlenir.
| İhtiyacınız | Önerilen ürün | Neden |
|---|---|---|
| Baz istasyonu ve çatı ekipleri; 8 GHz’e kadar; ekonomik çözüm | RadMan 2LT | 50 MHz – 8 GHz; E ve H alanı; 800 saat batarya; IP65 |
| 5G milimetre dalga, radyolink, uydu, radar yakınında çalışan personel | RadMan 2XT | 60 GHz’e kadar; darbe modu (30 ms); 100 000 kayıtlık veri kaydedici |
| Yüksek gerilim hattı veya trafo yakınındaki anten sistemleri | RadMan 2XT ELF immune veya Nardalert S3 | 250 kV/m’nin üzerinde (RadMan 2XT ELF immune) veya 100 kV/m (Nardalert S3) 50/60 Hz bağışıklığı |
| 100 GHz’e kadar kapsama; darbeli radar; ekranda sayısal değer | Nardalert S3 | 100 kHz – 100 GHz; diyot + termokupl sensör (True RMS); renkli LCD; değiştirilebilir sensör modülü |
| Bir odanın, laboratuvarın veya verici binasının sürekli gözetimi; yerel sesli alarm ve röle çıkışı | SMARTS II | 400 MHz – 100 GHz; duvara veya tavana monte; ayarlanabilir eşik |
| Kompakt, esnek alan izleme; duvarda, tripodda veya elde; mobil uygulama | SMARTS AMC | 60 GHz’e kadar değiştirilebilir problar; Wi-Fi, Ethernet, PoE; SIM kart gerekmez |
| Açık alanda uzun süreli geniş bant izleme; şebekesiz | AMB-8059 | 10 Hz – 60 GHz problar; güneş paneli ve 2G/4G modem; ITU-T K.83 |
| Hangi servisin (2G, 4G, 5G, FM, TV) ne kadar katkı yaptığını ayıran izleme | AMS-8061 | 100 kHz – 6 GHz; 20 adede kadar ayrı tanımlı frekans bandı |
| Uzun, orta ve kısa dalga verici istasyonlarının çevresi | AMS-8063 | 9 kHz – 30 MHz; elektrik ve manyetik alan; 100 adede kadar frekans |
| Spektrum analizörü düzeyinde ayrıntı; 5G FR2 dahil; taşınabilir istasyon | SignalShark EMF | 9 kHz – 6 GHz ve 24,25 – 29,5 GHz; dahili LTE yönlendirici; üç taşıma çantası |
Kişisel RF monitörler
İki ürün ailesi aynı amaca farklı yoldan ulaşır. RadMan 2 sade, hafif ve çok uzun bataryalıdır; durumu altı LED ile gösterir. Nardalert S3 renkli ekranında sayısal değer gösterir, 100 GHz’e çıkar ve sensör modülü sahada değiştirilebilir. İkisinde de sensörlerin frekans cevabı seçilen standardın sınır değer eğrisine göre şekillendirilmiştir; sonuç her frekansta doğrudan “sınırın yüzdesi”dir.
RadMan 2LT
50 MHz – 8 GHz · temel model
Elektrik alan 50 MHz – 8 GHz, manyetik alan 50 MHz – 1 GHz. Altı LED: sınırın %5, 10, 25, 50, 100 ve 200’ü. %50 ve %100’de iki alarm eşiği. 2880 kayıtlık bellek (48 saat, 1 dakika aralıklı). Mobil haberleşme ve yayın sahalarındaki ekipler için.
RadMan 2XT
60 GHz’e kadar · 5G ve radar
Elektrik alan standarda göre 900 kHz’den 60 GHz’e, manyetik alan 1 GHz’e kadar. 1 s veya 30 ms (darbe modu) entegrasyon. 100 000 kayıtlık veri kaydedici, 1 s – 6 dk aralık. İsteğe bağlı: eşiklerin PC’den %10 – 310 arasında ayarlanması ve 250 kV/m üzeri ELF bağışıklığı.

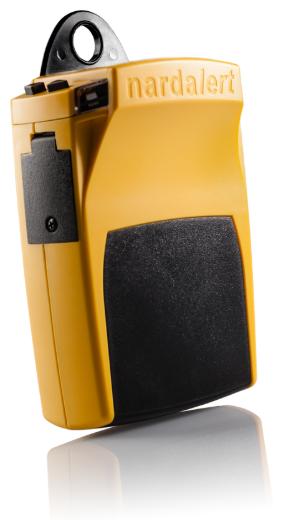

Nardalert S3
100 kHz – 100 GHz · ekranlı
Diyot-dipol ve termokupl dizisi; darbeli sinyallerde True RMS. 1,77 inç renkli LCD’de sayısal değer. İki alarm: varsayılan %50 ve %200; ayarlanabilir. 62 000 kayıtlık bellek. Sahada değiştirilebilen sensör modülü; 50/60 Hz’de 100 kV/m bağışıklık.
| RadMan 2LT | RadMan 2XT | Nardalert S3 | |
|---|---|---|---|
| Elektrik alan | 50 MHz – 8 GHz | Standarda göre 900 kHz / 3 MHz / 10 MHz – 60 GHz | 100 kHz – 100 GHz (IEEE modeli: 3 MHz – 100 GHz) |
| Manyetik alan | 50 MHz – 1 GHz | 27 MHz – 1 GHz (ICNIRP 98, SC6) · 3 MHz – 1 GHz (FCC) · 1 MHz – 1 GHz (ICNIRP 2020 mesleki) | — |
| Sensör | Diyot tabanlı izotropik E ve H sensörleri | Diyot tabanlı izotropik E ve H sensörleri | Radyal alan, diyot-dipol ve termokupl dizisi |
| Gösterge | 6 LED: %5 / 10 / 25 / 50 / 100 / 200 | 6 LED: %5 / 10 / 25 / 50 / 100 / 200 | 1,77 inç renkli TFT LCD + LED |
| Alarm eşikleri | %50 ve %100 (sabit) | %50 ve %100; opsiyonlu modelde %10 – 310 ayarlanabilir | Alarm 1: %10 – 100 veya kapalı · Alarm 2: %20 – 200 (varsayılan %50 ve %200) |
| Alarm türü | Işık, ses, titreşim | Işık, ses, titreşim | Işık (LCD, LED), ses ve/veya titreşim |
| Entegrasyon süresi | RMS, 1 s | RMS, 1 s veya 30 ms (darbe modu) | — |
| Veri kaydedici | 2880 kayıt (48 saat), 1 dk | 100 000 kayıt; 1 s – 6 dk veya kapalı | 62 000 kayıt; saniyede 4 ile 60 saniyede 1 arası (4,3 saat – 43 gün) |
| Aşırı yük (CW) | Standardın 20 dB üstü; en fazla 10 kV/m veya 26,5 A/m | Standardın 20 dB üstü; en fazla 10 kV/m veya 26,5 A/m | Standardın %3000’i |
| Aşırı yük (darbe tepe) | Standardın 40 dB üstü (darbe < 10 µs) | Standardın 40 dB üstü (darbe < 10 µs) | Standardın 32 dB üstü |
| 50/60 Hz (ELF) bağışıklığı | 10 kV/m | 10 kV/m; ELF immune modelde > 250 kV/m (tipik) | 100 kV/m |
| Arayüz | USB-C | USB-C | USB veya optik RS-232 |
| Batarya | 2 × AA NiMH, USB’den şarj; 800 saat (alarmsız) | 2 × AA NiMH, USB’den şarj; 800 saat (alarmsız) | RCR123A Li-ion, USB’den şarj; 25 saat |
| Koruma sınıfı | IP65 | IP65 | Veri sayfasında belirtilmemiş; hava koşullarına karşı kılıf aksesuar |
| Çalışma sıcaklığı | −10 … +55 °C | −10 … +55 °C | −10 … +50 °C |
| Boyut | 165 × 47 × 31 mm | 165 × 47 × 31 mm | 117 × 83 × 32 mm |
| Ağırlık | 185 g | 185 g | 230 g |
| Kalibrasyon aralığı | 3 yıl | 3 yıl | Ana ünite 4 yıl, sensör 2 yıl |
| PC yazılımı | RadMan 2-TS (dahil) | RadMan 2-TS (dahil) | NS3-TS (dahil) |
| Veri sayfası |
RadMan 2 setleri ve sipariş numaraları
Her set tek bir standarda göre şekillendirilmiştir; sipariş verirken standardı seçersiniz. Sette ana ünite, taşıma aparatı, bağlama kayışı, boyun askısı, USB kablosu, kullanım kılavuzu, taşıma çantası ve kalibrasyon sertifikası bulunur.
| Standart | 2LT | 2XT | 2XT ELF immune |
|---|---|---|---|
| ICNIRP 1998 mesleki (ICNIRP 2020 ile uyumlu) | 2280/101 | 2281/101 | 2281/121 |
| FCC 96-326 mesleki | 2280/102 | 2281/102 | 2281/122 |
| Safety Code 6 (2015) kontrollü | 2280/103 | 2281/103 | 2281/123 |
| ICNIRP 1998 genel halk, yalnızca E-alan | 2280/111 | 2281/111 | — |
Eşiği ayarlanabilen 2XT modellerinin sipariş numarası “-1” ile biter (ör. 2281/101-1, 2281/121-1). Türkiye ve AB’deki iş güvenliği uygulamaları için ICNIRP mesleki modeli ilk bakılacak seçenektir; dayandığınız mevzuatla uyumunu sipariş öncesinde birlikte doğrulayalım.
Aksesuarlar: kemer çantası 2250/92.06 · masa üstü tripod 2244/90.32 · uzatma sapı (0,42 m) 2250/92.02 · araç şarj adaptörü 2259/92.20 · güç kaynağı (Avrupa) 2259/92.21.

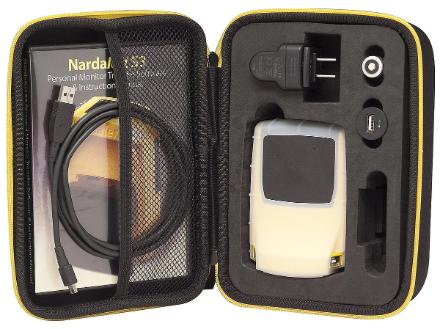

Nardalert S3 sensörleri ve sipariş numaraları
Nardalert S3’te standart, takılan sensör modülüyle belirlenir. Modül sahada değiştirilebildiği için kalibrasyon sırasında cihaz elden çıkmaz; yedek sensörle çalışmaya devam edilir.
| Standart | Sensör | Monitör + sensör seti |
|---|---|---|
| ICNIRP 1998 · 2013/35/EU | 2271/31 | 2271/131 |
| FCC 1997 · Japonya RCR-38 | 2271/01 | 2271/101 |
| IEEE C95.1-2019 | 2271/12 | 2271/112 |
| Safety Code 6 (2015) | 2271/22 | 2271/122 |
| Sensörsüz monitör | — | 2270/101 |
NARDA’nın ürün sayfasında ayrıca ACGIH, ARPANSA RP3 ve NATO STANAG 2345 desteği de belirtilir. Aksesuarlar: hava koşullarına karşı kılıf 2270/92.01 · fiber optik kablolar ve optik-USB dönüştürücü (2260/90.07) ile uzaktan okuma.
24/7 alan monitörleri
Alan monitörü bir noktaya kurulur ve o noktadaki elektromanyetik alanı gözetimsiz, kesintisiz izler. İki tür vardır: geniş bant monitörler toplam alanı tek değer olarak verir; frekans seçici monitörler toplamı servislere ayırır ve hangi vericinin ne kadar katkı yaptığını gösterir.

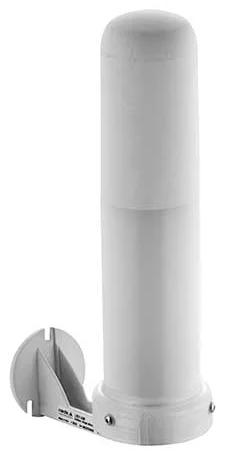

SMARTS AMC
Kompakt, esnek · 60 GHz’e kadar

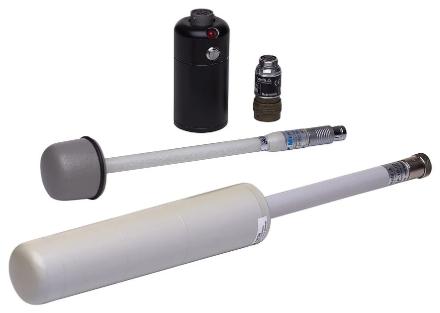

Area Monitoring Compact. Düz ve standart ağırlıklı değiştirilebilir problarla 60 GHz’e kadar ölçer; ICNIRP, FCC ve SC6 sınırlarına göre değerlendirir. Duvara, çatıya, tripoda kurulur veya elde kullanılır. USB-C, fiber, Wi-Fi, Bluetooth ve Ethernet; SIM kart gerekmez. Bataryayla 100 saate kadar; USB veya PoE ile beslenir. İç ortam için IP42, dış ortam için IP65 sürümleri.
AMB-8059
Geniş bant · 10 Hz – 60 GHz
Elektrik ve manyetik alanı aynı anda izleyen geniş bant istasyon. Güneş paneli veya uzun ömürlü pil, dahili 2G/4G modem ve Wi-Fi. Saniyede bir ölçüm; 30 s – 15 dk kayıt aralığı; iki alarm eşiği; 10 telefona kadar SMS uyarısı. NARDA’ya göre dünyada 4500’den fazla kurulum. ITU-T K.83 uyumlu.

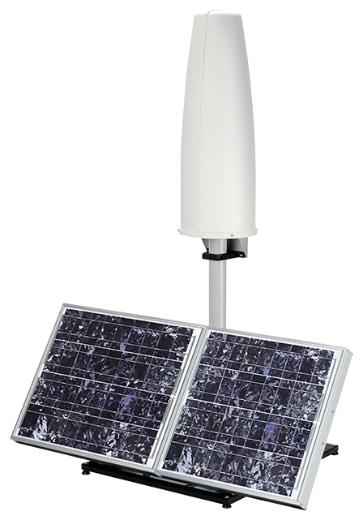

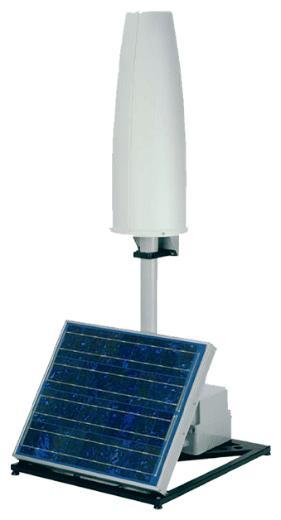

AMS-8061
Frekans seçici · 100 kHz – 6 GHz
Üç eksenli izotropik antenle, 20 adede kadar ayrı tanımlanan frekans bandını seçici ölçer. 0,01 – 200 V/m; 60 dB’den geniş dinamik aralık. 2 × 40 W güneş paneli, dahili 4G modem, Ethernet, USB. IP55. NARDA’ya göre dünyada 3500’den fazla istasyon. ITU-T K.83 uyumlu.
AMS-8063
Frekans seçici · 9 kHz – 30 MHz
Uzun, orta ve kısa dalga vericilerinin çevresi için. Elektrik alan 0,1 – 1000 V/m; manyetik alan iki modda 0,003 – 300 A/m. Dahili spektrum analizörüyle 100 adede kadar kullanıcı tanımlı frekans. Güneş panelli Wi-Fi veya RS-232 modelleri ve şebekeden beslenen fiber optik modeli. IP54.

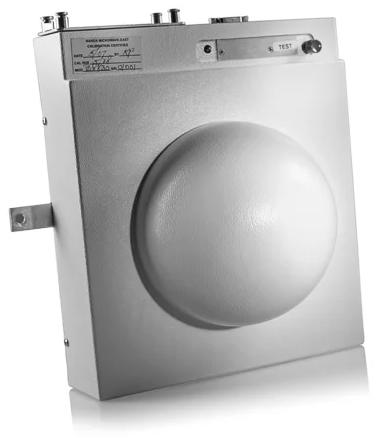

SMARTS II
Sabit alarm · 400 MHz – 100 GHz
Duvara veya tavana monte edilen, operatörsüz çalışan alan monitörü. Diyot ve termokupl sensör dizisi; standarda göre şekillendirilmiş cevap. Eşik %10, 25, 35 veya 50 olarak ayarlanır. Sesli ve ışıklı alarm, gerilim çıkışı ve röle kontağı ile uzaktan alarm. 9 V lityum pil veya 12 – 24 V DC. 0,74 kg.

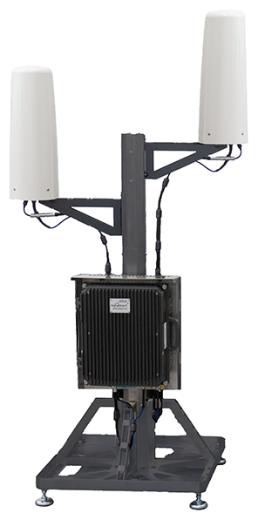

SignalShark EMF
Seçici izleme sistemi · 9 kHz – 6 GHz + 5G FR2
SignalShark Outdoor Unit gerçek zamanlı receiver’ı üzerine kurulu sistem. İzotropik prob modülleriyle 9 kHz – 6 GHz; isteğe bağlı antenle 24,25 – 29,5 GHz. Katlanır direk, dahili LTE yönlendirici (OpenVPN), üç taşıma çantası. Uzman olmayan personelce kurulabilecek biçimde tasarlanmıştır. IP65.
Alan monitörleri karşılaştırması
| SMARTS AMC | AMB-8059 | AMS-8061 | AMS-8063 | SMARTS II | SignalShark EMF | |
|---|---|---|---|---|---|---|
| Tür | Geniş bant, kompakt | Geniş bant | Frekans seçici | Frekans seçici | Geniş bant, sabit alarm | Frekans seçici |
| Frekans | 60 GHz’e kadar (proba göre) | 10 Hz – 60 GHz (proba göre) | 100 kHz – 6 GHz | 9 kHz – 30 MHz | 400 MHz – 100 GHz | 9 kHz – 6 GHz; opsiyon 24,25 – 29,5 GHz |
| Ölçülen alan | Proba göre | Elektrik ve manyetik (çift prob) | Elektrik ve manyetik (antene göre) | Elektrik ve manyetik | Standarda göre şekillendirilmiş | Manyetik (9 kHz – 250 MHz) ve elektrik (200 MHz – 6 GHz) |
| Ayrım | Toplam değer | Toplam; çok bantlı problarla 3 – 4 bant | 20 banda kadar | 100 frekansa kadar | Toplam, % olarak | Spektrum düzeyinde |
| Besleme | Batarya (100 saate kadar), USB, PoE | Pil veya güneş paneli + akü | 2 × 40 W güneş paneli + 12 V akü | Güneş paneli + akü veya şebeke | 9 V lityum pil veya 12 – 24 V DC | 10 – 30 VDC; güç kaynağı sete dahil |
| Haberleşme | USB-C, fiber, Wi-Fi, Bluetooth, Ethernet | 2G/4G modem, Wi-Fi, USB, Ethernet, optik (modele göre) | 4G modem, Ethernet, RS-232, USB | Wi-Fi, RS-232 veya fiber (modele göre) | Röle kontağı, gerilim çıkışı | Dahili LTE yönlendirici, OpenVPN |
| Koruma | IP42 / IP65 | IP55; IP66 opsiyon | IP55 | IP54 | — | IP65 |
| Çalışma sıcaklığı | — | −20 … +55 °C | −10 … +55 °C | −20 … +55 °C | −10 … +55 °C | −20 … +55 °C |
| Boyut / ağırlık | — | 112 × 112 × 730 mm; 1,2 – 2,4 kg (ünite) | 1480 × 1100 × 715 mm; ≈ 34 kg | 1480 × 1100 × 715 mm; ≈ 35 kg | 127 × 206 × 239 mm; 0,74 kg | Üç taşıma çantası |
| ITU-T K.83 | — | Uyumlu | Uyumlu | Uyumlu | — | — |
“—” ilgili değerin elimizdeki üretici belgelerinde yer almadığını gösterir. SMARTS AMC için veri sayfasına ulaşamadık; değerler NARDA’nın ürün sayfasından alınmıştır.
AMB-8059 modelleri ve probları
| Model | Besleme | Modem | Otonomi |
|---|---|---|---|
| AMB-8059/00 | Birincil lityum pil | Yok | Araç üstü sürüş testi (ITU-T K.113) için de kullanılır |
| AMB-8059/01 | Güneş paneli + şarjlı akü | Yok | — |
| AMB-8059/02 | Birincil lityum pil | 2G/4G | Yaklaşık 8 ay (günde 1 dakika veri aktarımıyla) |
| AMB-8059/03 | Güneş paneli + şarjlı akü | 2G/4G | Tam karanlıkta 80 günden fazla |
| Prob | Tür | Frekans | Ölçüm aralığı |
|---|---|---|---|
| EP-1B-01 | E-alan, tek bant | 100 kHz – 3 GHz | 0,2 – 200 V/m |
| EP-1B-03 | E-alan, tek bant | 100 kHz – 7 GHz | 0,2 – 200 V/m |
| EP-1B-08 | E-alan, tek bant | 100 kHz – 8 GHz | 0,2 – 200 V/m |
| EP-1B-05 | E-alan, tek bant | 300 kHz – 18 GHz | 0,5 – 800 V/m |
| EP-1B-06 | E-alan, tek bant | 300 kHz – 40 GHz | 0,5 – 800 V/m |
| EP-1B-04 | E-alan, düşük frekans | 10 Hz – 5 kHz | 5 V/m – 20 kV/m |
| HP-1B-01 | Manyetik alan, düşük frekans | 10 Hz – 5 kHz | 50 nT – 200 µT |
| EP-3B-01 | E-alan, üç bantlı | 100 kHz – 3 GHz | 0,2 – 200 V/m |
| EP-4B-01 | E-alan, dört bantlı | 100 kHz – 3 GHz | 0,2 – 200 V/m / 0,03 – 30 V/m |
| EP-4B-02 | E-alan, dört bantlı | 100 kHz – 7 GHz | 0,2 – 200 V/m / 0,03 – 30 V/m |
| EHP-2B-01 | Shaped E + H: ICNIRP 1998, SC6 2015 | E: 500 kHz – 9,25 GHz · H: 20 MHz – 1 GHz | — |
| EHP-2B-02 | Shaped E + H: ICNIRP 1998, SC6 2015 | E: 500 kHz – 60 GHz · H: 20 MHz – 1 GHz | — |
| EHP-2B-03 | Shaped E + H: ICNIRP 2020, FCC 96-326 | E: 1,34 MHz – 9,25 GHz · H: 1 – 1000 MHz | — |
| EHP-2B-04 | Shaped E + H: ICNIRP 2020, FCC 96-326 | E: 1,34 MHz – 60 GHz · H: 1 – 1000 MHz | — |
Bellek: dakikada bir kayıtla 364 günden fazla. Araç montaj kiti (8059/CMK, 650.800.300) ile sürüş halinde alan haritalaması yapılır (CMK veri sayfası). Menşe: İtalya. Önerilen kalibrasyon aralığı 24 ay.
AMS-8061, AMS-8063 ve SMARTS II
AMS-8061 antenleri
| Anten | Frekans | Parça no. |
|---|---|---|
| EHA-2B-01 | 100 kHz – 6 GHz | 650.000.317 |
| HA-1B-01 | 100 kHz – 110 MHz | 650.000.318 |
| EA-1B-01 | 110 MHz – 6 GHz | 650.000.319 |
| EA-1B-02 | 27 MHz – 3 GHz | 650.000.320 |
| AMS-8061/00 ana ünite | — | 620.000.274 |
Bellek: 6 dakika aralıkla 18 ay, 1 dakika aralıkla 3 ay (dairesel). Akü otonomisi 48 – 60 saat; yeterli güneşle kesintisiz.
AMS-8063 modelleri
| Model | Besleme | Haberleşme |
|---|---|---|
| AMS-8063/00 | Güneş paneli (2 × 40 W) + akü | Kablosuz LAN 802.11b |
| AMS-8063/01 | Güneş paneli (2 × 40 W) + akü | RS-232 |
| AMS-8063/02 | Şebeke | Fiber optik |
Akü 12 V 32 Ah; yalnızca aküyle 48 saatten fazla. Tüketim 4 W. Duvar montaj kiti 650.800.016.
SMARTS II modelleri
| Standart | Sipariş no. |
|---|---|
| ICNIRP 1998 mesleki | 2688/104 |
| FCC 1997 mesleki / kontrollü | 2688/101 |
| IEEE C95.1-2019 kısıtlı ortam | 2688/105 |
Ölçüm aralığı CW için sınır değerin %3000’ine kadar. Röle: SPDT, 3 W, 250 mA, 28 V (yalnızca DC beslemede). Önerilen fonksiyon testi aralığı 2 yıl.
SMARTS AMC
Dahili GPS, barometre, sıcaklık, nem, ivme ve pusula sensörleri. Yerel ağ için SMARTS AMC Manager; Android, iOS ve WearOS uygulamalarıyla telefona ve akıllı saate bildirim.
EMF izleme: kısa rehber
Monitör seçerken ve kullanırken bilinmesi gereken altı nokta.
Monitör, ölçüm cihazının yerini tutmaz
Kişisel monitör uyarır; rapora girecek ölçüm yapmaz. Göstergesi kaba kademelidir ve vücut üzerinde taşındığı için gövde alanı etkiler. Bir sahanın maruziyet değerlendirmesi kalibre bir ölçüm cihazıyla yapılır; monitör o değerlendirmeden sonra günlük çalışmada güvenliği sağlar.
Standarda göre şekillendirilmiş cevap
Sınır değerler frekansa göre değişir. Monitörün sensörü her frekansı o frekanstaki sınıra göre tartar ve sonucu yüzde olarak verir; kullanıcı frekansı bilmek zorunda kalmaz. Bu yüzden sipariş verirken standardı seçersiniz ve cihaz yalnızca o standarda göre değerlendirir.
Neden hem E hem H?
Antene çok yakın bölgede elektrik ve manyetik alan birbirinden bağımsız davranır; biri düşükken diğeri yüksek olabilir. RadMan 2 düşük frekanslarda manyetik alanı da izler. 1 GHz’in üzerinde çalışma mesafesi pratikte uzak alandadır ve elektrik alan sensörü yeterlidir.
ELF bağışıklığı
Yüksek gerilim hattı direklerine kurulu antenlerde 50 Hz’lik güçlü elektrik alan, RF monitörünü yanıltıp yanlış alarm ürettirebilir. ELF bağışıklığı, monitörün bu alanı yok sayabildiği seviyeyi belirtir: standart RadMan 2’de 10 kV/m, Nardalert S3’te 100 kV/m, RadMan 2XT ELF immune’da 250 kV/m’nin üzeri.
Geniş bant mı, seçici izleme mi?
Geniş bant alan monitörü ekonomiktir ve “sınır aşılıyor mu” sorusunu yanıtlar. Seçici monitör toplamı servislere ayırır; yeni bir verici devreye girdiğinde veya bir operatör güç artırdığında değişimin kaynağı görülür. Kamuoyuna açık izleme ağlarında ikisi birlikte kullanılır.
ITU-T K.83
Uluslararası Telekomünikasyon Birliği’nin elektromanyetik alan seviyelerinin sürekli izlenmesine ilişkin tavsiyesidir; izleme istasyonlarının ölçüm, kayıt ve raporlama yöntemini tanımlar. AMB-8059, AMS-8061 ve AMS-8063 bu tavsiyeyle uyumludur.
Sahada sık karşılaşılan durumlar
| Durum | Olası neden | Ne yapmalı |
|---|---|---|
| Monitör yüksek gerilim hattı yakınında sürekli alarm veriyor | 50 Hz elektrik alanı sensörü etkiliyor | ELF bağışıklığı yüksek model kullanın: RadMan 2XT ELF immune veya Nardalert S3 |
| Radar yakınında alarm gecikiyor veya hiç gelmiyor | 1 saniyelik entegrasyon kısa darbeleri ortalıyor | RadMan 2XT’de darbe modunu (30 ms) açın veya True RMS sensörlü Nardalert S3 kullanın |
| 26 GHz veya 60 GHz hattın önünde monitör tepki vermiyor | Frekans monitörün aralığı dışında (2LT 8 GHz’e kadar) | RadMan 2XT (60 GHz) veya Nardalert S3 (100 GHz) seçin |
| Alarm sık çalıyor, ekip monitörü kapatıyor | Eşik çalışma koşullarına göre düşük | Eşiği ayarlanabilen modeli alın; eşiği iş güvenliği uzmanıyla belirleyin. Monitörü kapatmak çözüm değildir |
| Monitör cepte taşınıyor | Vücut ve giysi sensörü gölgeliyor | Aparatıyla, giysinin dışında ve göğüs hizasında taşıyın |
| Alan monitörünün verisi merkeze gelmiyor | Kapsama yok veya SIM / abonelik sorunu | Modem sinyalini ve hattı kontrol edin; veri cihazın belleğinde tutulur, bağlantı gelince aktarılır |
| Geniş bant monitör sınır aşımı gösteriyor ama kaynağı belli değil | Toplam değer servisleri ayırmaz | Seçici monitör (AMS-8061, SignalShark EMF) kurun veya seçici bir cihazla yerinde ölçüm yapın |
| Kışın güneş panelli istasyon kapanıyor | Yetersiz güneşlenme | Panel yönünü ve gölgeyi kontrol edin; veri aktarım sıklığını azaltın; harici besleme ekleyin |
| Monitör kalibrasyona gidince ekip korumasız kalıyor | Yedek yok | Nardalert S3’te yedek sensör modülü, RadMan’de yedek cihaz bulundurun; kalibrasyonları dönüşümlü planlayın |
Sık sorulan sorular
Kişisel RF monitörü nedir?
Verici, anten veya radar yakınında çalışan kişinin üzerinde taşıdığı, elektromanyetik alan maruziyetini sürekli izleyen ve sınır değere yaklaşıldığında ışık, ses ve titreşimle uyaran cihazdır. “RF dozimetre” veya “kişisel radyasyon monitörü” olarak da anılır; buradaki radyasyon iyonlaştırıcı olmayan radyasyondur.
RadMan 2LT ile 2XT arasındaki fark nedir?
2LT 8 GHz’e, 2XT 60 GHz’e kadar ölçer. 2XT ayrıca darbe modu (30 ms), 100 000 kayıtlık veri kaydedici ve isteğe bağlı olarak ayarlanabilir eşik ile 250 kV/m üzeri ELF bağışıklığı sunar. Gövde, batarya ömrü (800 saat) ve koruma sınıfı (IP65) aynıdır.
RadMan 2 mi, Nardalert S3 mü?
Uzun batarya ömrü, hafiflik, IP65 ve sade kullanım öncelikliyse RadMan 2. 60 GHz’in üstü, darbeli radar sinyallerinde True RMS, ekranda sayısal değer veya sahada değiştirilebilir sensör gerekiyorsa Nardalert S3.
5G için uygun mu?
6 GHz altındaki 5G bantları için RadMan 2LT yeterlidir. Milimetre dalga (26 GHz ve üstü) bantları için RadMan 2XT veya Nardalert S3 gerekir. Alan monitörlerinde AMB-8059 ve SMARTS AMC’nin 60 GHz’e kadar probları, SignalShark EMF’nin 24,25 – 29,5 GHz anteni vardır.
Monitörler kalibrasyon gerektirir mi?
Evet. Üreticinin önerdiği aralıklar: RadMan 2 için 3 yıl; Nardalert S3 ana ünitesi için 4, sensörü için 2 yıl; AMB-8059 için 24 ay; SMARTS II için 2 yılda bir fonksiyon testi. RadMan 2 ayrıca otomatik sensör testi yapar.
Alan monitörü verisi nasıl toplanır?
İstasyon ölçümleri belleğine yazar ve modeline göre 4G modem, Wi-Fi, Ethernet veya fiber üzerinden merkezdeki PC yazılımına veya FTP sunucusuna aktarır. Eşik aşımında alarm üretilir; AMB-8059 on telefona kadar SMS gönderebilir. NARDA, verinin internette yayımlanması için yazılım çözümleri de sunar.
Şebeke elektriği olmayan yere kurulabilir mi?
Evet. AMB-8059, AMS-8061 ve AMS-8063’ün güneş panelli modelleri şebekesiz çalışır. AMB-8059/02 birincil pille yaklaşık 8 ay, AMB-8059/03 tam karanlıkta 80 günden fazla çalışır.
Bu ürünler elektromanyetik alan ölçüm cihazının yerine geçer mi?
Hayır. Monitörler uyarı ve sürekli izleme içindir. Bir noktanın ayrıntılı maruziyet ölçümü için NARDA FieldMan gibi kalibre bir ölçüm cihazı kullanılır.
Teslim süresi ve fiyat nedir?
Model, standart ve aksesuarlara göre değişir. Kullanım yerinizi ve kaç kişi veya kaç nokta için gerektiğini yazarsanız teklifi iletiriz.
Neden PROTEL?
| Konu | Nasıl |
|---|---|
| Distribütörlük | NARDA Safety Test Solutions Türkiye genel distribütörü |
| Model seçimi | Çalışma ortamınıza, frekanslara ve dayandığınız standarda göre uygun modeli birlikte belirliyoruz |
| Kapsam | Monitörlerin yanı sıra NARDA’nın ölçüm cihazları, spektrum izleme ve yön bulma sistemleri |
| Dil | Türkçe ürün bilgisi, teklif ve teknik iletişim |
| Kalibrasyon, servis, eğitim | Talepleriniz için mühendislik, servis, kalibrasyon ve eğitim sayfamıza bakınız veya bize yazınız |
| Satış bölgesi | NARDA ürünlerinde Türkiye |
NARDA EMF monitörü teklifi alın
Doğru modeli hızlı önerebilmemiz için şunları yazın:
- Kişisel mi, alan monitörü mü — kaç kişi veya kaç nokta için
- Çalışma ortamı — baz istasyonu, yayın vericisi, radar, yüksek gerilim hattı yakını, laboratuvar…
- Frekans aralığı — sahadaki en yüksek frekans; milimetre dalga var mı
- Standart — ICNIRP, 2013/35/EU, FCC, IEEE veya kurumunuzun dayandığı mevzuat
- Alan monitörü için — şebeke var mı, veri nasıl aktarılacak (4G, Wi-Fi, Ethernet), geniş bant mı seçici mi
- Aksesuarlar — kemer çantası, yedek sensör, direk, araç montaj kiti
- Eğitim gerekiyor mu
E-posta: [email protected] · Telefon: (212) 221 80 60 · WhatsApp: (532) 265 91 99
Dokümanlar
Üreticinin İngilizce belgeleri:
- Kişisel monitörler: RadMan 2 veri sayfası · Nardalert S3 veri sayfası
- Alan monitörleri: AMB-8059 · AMB-8059 araç montaj kiti · AMS-8061 · AMS-8063 · SMARTS II · SignalShark EMF
- NARDA sayfaları (broşür, kılavuz ve yazılım): RadMan 2 · Nardalert S3 · SMARTS AMC · AMB-8059 · AMS-8061 · AMS-8063 · SMARTS II · SignalShark EMF
İlgili sayfalar
- NARDA FieldMan EMR metre
- NARDA SignalShark — enterferans ve yön analizörü
- NARDA elektromanyetik alan (EMR) ölçüm cihazları
- Mühendislik, servis, kalibrasyon, eğitim
- NARDA ürünleri
Bu sayfadaki ürün görselleri ve ürün teknik bilgileri © Narda Safety Test Solutions GmbH’ye aittir; üreticinin izniyle kullanılmaktadır. Teknik değerler üreticinin veri sayfalarından alınmıştır; bağlayıcı olan güncel veri sayfasıdır. Kaynak: narda-sts.com
