PROMAX RF spektrum analizörleri
Spektrum Analizörü
Laboratuvar, üretim hattı ve teknik eğitim için 3 GHz RF spektrum analizörleri. Osiloskop sinyalin zamanla nasıl değiştiğini gösterir; spektrum analizörü o sinyalin hangi frekanslardan oluştuğunu. Harmonik, girişim, komşu kanala taşan güç, bir filtrenin gerçek cevabı — bunlar zaman ekseninde görünmez. PROMAX’ın iki ailesi bu işin iki ucunu karşılar: 1 Hz çözünürlüğe inen AE-166 / AE-167 ve eğitim laboratuvarları için ekonomik AE-366B.
- 9 kHz – 3 GHz
- 1 Hz’e kadar RBW
- Tracking jeneratör (AE-167)
- Dahili ön yükselteç
- Spektrogram
- ACPR, OCBW, kanal gücü
- LAN, USB, RS-232
- Eğitim laboratuvarı
Kalibrasyon, garanti ve garanti sonrası servis İstanbul’dan yürütülür. Müşteri talebi doğrultusunda Türkiye veya Almanya depolarımızdan tüm dünyaya sevkiyat yapıyoruz.
Hangi analizör size uygun?
İki aile aynı 3 GHz üst sınırını paylaşır ama aynı iş için yapılmamıştır. Belirleyici olan frekans değil, çözünürlük bant genişliği (RBW) ve ölçüm fonksiyonlarıdır. Üç tipik durum var.
RF’i öğretiyorsunuz
Eğitim laboratuvarı, temel ölçüm
Öğrenci spektrumu görecek, markörle seviye ve frekans okuyacak, kanal gücü ve bant genişliği ölçecek. Tek tuşla kurulum, harici monitöre doğrudan çıkış ve masada az yer kaplayan bir gövde gerekir.
Cihaz: AE-366B
En dar RBW 30 kHz’dir. Birbirine bundan yakın iki sinyali ayırmanız gerekiyorsa AE-166’ya çıkın.
Geliştiriyor ya da üretiyorsunuz
Ar-Ge, bakım, üretim testi
Zayıf sinyali gürültüden ayırmanız, harmonik ve intermodülasyon ölçmeniz, sonucu otomatik test sistemine almanız gerekiyor. 1 Hz’e inen RBW, dahili ön yükselteç ve LAN üzerinden kumanda bu işin temelidir.
Cihaz: AE-166
Opsiyonel batarya ve 4,1 kg’ın altındaki ağırlığıyla araç üstü ve saha kullanımına da uygundur.
Devrenin cevabını ölçüyorsunuz
Filtre, yükselteç, kablo, anten
Yalnızca var olan sinyale bakmak yetmiyor; bir filtrenin geçirme bandını, bir yükseltecin kazancını ya da bir kablonun kaybını frekansa karşı çizmeniz gerekiyor. Bunun için analizörle eş zamanlı tarayan bir kaynak gerekir.
Cihaz: AE-167
AE-167, AE-166’nın tracking jeneratörlü modelidir; diğer bütün özellikler aynıdır.
Cihazlar
PROMAX RF spektrum analizörü programında iki aile var: iki modelli AE-166 / AE-167 ve AE-366B.
AE-166 / AE-167
9 kHz – 3 GHz spektrum analizörü; AE-167 tracking jeneratörlü
Hafif, kompakt ve tam donanımlı 3 GHz analizör. RBW 1 Hz’den 1 MHz’e (1-3-10 adımlı) ayarlanır; dahili ön yükselteç devredeyken duyarlılık −149 dBm/Hz’e iner. Düşük seviyede ölçüm belirsizliği 1,5 dB’nin altındadır.
Ölçüm fonksiyonları: kanal gücü, ACPR, OCBW, SEM, N-dB bant genişliği, harmonik (10. harmoniğe kadar, THD hesabıyla), TOI, P1dB, CNR, CTB, CSO, gürültü markörü, frekans sayıcı, zaman bölgesinde güç, kapılı tarama (gated sweep), AM/FM demodülasyon ve analizi.
Ekran: 8 inç renkli LCD; 4 iz; iz, spektrogram, topografik ve bölünmüş pencere görünümleri.
Tarama: 307 µs – 1000 s; sıfır span’de 50 µs’den.
Giriş: N dişi, 50 Ω; 0–50 dB zayıflatıcı, 1 dB adım; +33 dBm’e kadar güvenli giriş (zayıflatıcı ≥ 10 dB).
Tracking jeneratör (yalnızca AE-167): 100 kHz – 3 GHz, −50 … 0 dBm, 0,5 dB adım.
Sekans fonksiyonu: bilgisayar olmadan cihaz üzerinde 20 adımlı 5 ayrı test dizisi tanımlanır — üretim hattındaki tekrarlı testler için.
Bağlantı: LAN, USB (host ve device, USB TMC), RS-232, microSD, DVI-I video çıkışı, 10 MHz referans giriş/çıkışı, IF çıkışı, tetik girişi.
350 × 210 × 100 mm, 4,1 kg’dan hafif; 100–240 V AC. Opsiyonel: Li-Ion batarya paketi, yumuşak taşıma çantası, 6U rack montaj kiti.
AE-166 / AE-167 broşürü (PDF) · Kullanım kılavuzu (PDF, İngilizce)

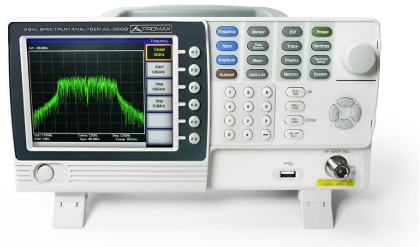

AE-366B
150 kHz – 3 GHz ekonomik spektrum analizörü
Düşük maliyetli, taşınabilir ve küçük boyutlu 3 GHz analizör. Üretici bu modeli özellikle RF telekomünikasyon eğitimi ve elektronik laboratuvarları için tasarlamıştır; gelişmiş bir analizörün temel işlevlerini sade bir kullanımla sunar.
AUTOSET: tek tuşla otomatik kurulum — öğrenci ayar aramadan sinyali ekranda görür.
Üç iz: Max/Min tutma, ortalama.
5 markör: iz üzerinde otomatik ölçüm.
Bölünmüş pencere: iki bağımsız ayar aynı anda — örneğin temel frekans ile harmoniği yan yana izlersiniz.
GEÇER/KALIR (limit) çizgileri: değeri doğrudan sınırla karşılaştırır.
Güç ölçümleri: kanal gücü, ACPR, OCBW.
RBW: 30 kHz, 100 kHz, 300 kHz, 1 MHz.
Span: 1 MHz – 3 GHz.
Referans seviyesi: +20 … −40 dBm.
Ortalama gürültü seviyesi: ≤ −100 dBm (tipik; 1 GHz, RBW 30 kHz).
Giriş: N dişi, 50 Ω.
Bağlantı: RS-232C, USB (host ve device), VGA çıkışı — harici monitöre ya da projeksiyona doğrudan bağlanır, sınıfta bütün masa aynı ekranı görür. Uzaktan kumanda için PC yazılımı vardır.
296 × 105 × 105 mm, yaklaşık 2,2 kg; 100–250 V AC. Tracking jeneratörü ve ön yükselteci yoktur; bunlar gerekiyorsa AE-166 / AE-167’ye bakın.
Karşılaştırma
| AE-166 | AE-167 | AE-366B | |
|---|---|---|---|
| Ne olduğu | Tam donanımlı 3 GHz analizör | AE-166 + tracking jeneratör | Ekonomik 3 GHz analizör |
| Frekans aralığı | 9 kHz – 3 GHz | 9 kHz – 3 GHz | 150 kHz – 3 GHz |
| Çözünürlük bant genişliği (RBW) | 1 Hz – 1 MHz (1-3-10 adımlı) | 1 Hz – 1 MHz (1-3-10 adımlı) | 30 kHz, 100 kHz, 300 kHz, 1 MHz |
| Span | 0 Hz (sıfır span), 100 Hz – 3 GHz | 0 Hz (sıfır span), 100 Hz – 3 GHz | 1 MHz – 3 GHz |
| Gürültü tabanı | < −142 dBm (ön yükselteç açık, RBW 10 Hz, 1–10 MHz) | < −142 dBm (ön yükselteç açık, RBW 10 Hz, 1–10 MHz) | ≤ −100 dBm (tipik; 1 GHz, RBW 30 kHz) |
| Dahili ön yükselteç | Var — 1 MHz – 3 GHz, 18 dB | Var — 1 MHz – 3 GHz, 18 dB | — |
| Tracking jeneratör | — | 100 kHz – 3 GHz, −50 … 0 dBm | — |
| Faz gürültüsü (tipik) | < −88 dBc/Hz @ 10 kHz (1 GHz’de) | < −88 dBc/Hz @ 10 kHz (1 GHz’de) | −85 dBc/Hz @ 500 kHz (1 GHz’de) |
| Genlik doğruluğu | ±1,5 dB; tipik ±0,5 dB | ±1,5 dB; tipik ±0,5 dB | ±2 dB (1 GHz’de) |
| Giriş zayıflatıcı | 0–50 dB, 1 dB adım | 0–50 dB, 1 dB adım | — |
| Tarama süresi | 307 µs – 1000 s | 307 µs – 1000 s | 300 ms – 8,4 s (otomatik) |
| İz / markör | 4 iz | 4 iz | 3 iz / 5 markör |
| Spektrogram | Var | Var | — |
| Güç ölçümleri | Kanal gücü, ACPR, OCBW, SEM | Kanal gücü, ACPR, OCBW, SEM | Kanal gücü, ACPR, OCBW |
| Harmonik, TOI, P1dB | Var | Var | — |
| AM/FM demodülasyon | Var | Var | — |
| Ekran | 8 inç renkli LCD | 8 inç renkli LCD | 640 × 480 renkli LCD |
| Uzaktan kumanda | LAN, USB, RS-232 | LAN, USB, RS-232 | USB, RS-232 |
| Harici ekran çıkışı | DVI-I (adaptörle VGA/HDMI) | DVI-I (adaptörle VGA/HDMI) | VGA |
| Batarya | Opsiyonel | Opsiyonel | — |
| Boyut ve ağırlık | 350 × 210 × 100 mm; < 4,1 kg | 350 × 210 × 100 mm; < 4,1 kg | 296 × 105 × 105 mm; ≈ 2,2 kg |
| Tipik kullanıcı | Ar-Ge, bakım, üretim testi | Filtre, yükselteç ve kablo ölçen laboratuvar | Meslek lisesi, üniversite ve temel elektronik laboratuvarı |
Değerler üreticinin yayımladığı veri sayfalarından alınmıştır (AE-166/167: 11/16; AE-366B: 03-23 baskısı). “—” o modelde bu özelliğin belirtilmediği anlamına gelir. İki ailenin gürültü tabanı farklı RBW’de verildiği için sayılar doğrudan kıyaslanamaz. Güncel veri sayfasını teklifle birlikte gönderiyoruz.
Spektrum analizöründe hangi ayar ne anlatır?
Spektrum analizöründe ekrandaki görüntü yalnızca sinyale değil, cihazı nasıl ayarladığınıza da bağlıdır. Dört kavram ölçümün neredeyse tamamını belirler.
RBW — çözünürlük bant genişliği
Ne kadar ince bakıyorsunuz
RBW, analizörün spektrumu taradığı filtrenin genişliğidir. İki şeyi birden belirler: birbirine yakın iki sinyali ayırabilmenizi ve gürültü tabanının yüksekliğini.
Aralarındaki mesafe RBW’den küçük olan iki taşıyıcı ekranda tek tepe görünür. RBW’yi her 10 kat daralttığınızda gürültü tabanı yaklaşık 10 dB düşer; gürültüye gömülü zayıf sinyal böyle ortaya çıkar. Bedeli tarama süresidir: dar RBW, yavaş tarama demektir.
Gürültü tabanı ve ön yükselteç
Görebildiğiniz en zayıf sinyal
DANL (görüntülenen ortalama gürültü seviyesi) analizörün kendi gürültüsüdür; bunun altındaki sinyali göremezsiniz. Üç ayar onu aşağı çeker: RBW’yi daraltmak, giriş zayıflatıcıyı azaltmak ve ön yükselteci açmak.
Ön yükselteç zayıf sinyalde işe yarar, güçlü sinyalde zarar verir: girişi doyurur ve ekranda gerçekte olmayan bileşenler üretir. Anten ucundaki zayıf sinyalde açın, verici çıkışında kapatın.
Zayıflatıcı ve referans seviyesi
Analizörün kendi bozulması
Girişteki mikser fazla sürülürse analizör kendi harmoniklerini ve intermodülasyon ürünlerini üretir. Ekrandaki bir bileşenin sinyalden mi cihazdan mı geldiğini anlamanın basit bir yolu vardır: zayıflatıcıyı 10 dB artırın. Bileşenin ekrandaki seviyesi değişmiyorsa gerçektir; düşüyor ya da kayboluyorsa onu analizör üretiyordur.
Giriş gücü sınırını aşmayın. Verici ölçüyorsanız araya uygun güçte harici zayıflatıcı koyun; girişe DC gerilim binmediğinden emin olun.
Tracking jeneratör
Sinyale değil, devreye bakmak
Tracking jeneratör, analizörün o an baktığı frekansla tam eş zamanlı tarayan bir sinyal kaynağıdır. Çıkışını ölçülecek devreye, devrenin çıkışını analizöre bağlarsınız; ekranda devrenin frekans cevabı çizilir.
- Filtre — geçirme bandı, kesim frekansı, bastırma
- Yükselteç — kazanç ve kazancın banttaki düzgünlüğü
- Kablo ve zayıflatıcı — frekansa bağlı kayıp
- Anten ve yük — harici yönlü kuplör ya da köprüyle geri dönüş kaybı
Ölçümden önce kabloları doğrudan birbirine bağlayıp normalize edin; aksi halde kablonun kendi kaybı sonuca karışır.
Ekranda gördüğünüzden sonuca
Ölçüm sırasında en sık karşılaşılan durumlar ve bakılacak ayar.
| Durum | Bakılacak ayar ya da ölçüm | Olası sebep |
|---|---|---|
| Sinyal gürültünün içinde kayboluyor | RBW’yi daraltın, zayıflatıcıyı azaltın, ön yükselteci açın | Gürültü tabanı sinyalden yüksek; ayar geniş bant için kalmış |
| İki taşıyıcı olması gerekirken tek tepe görünüyor | RBW’yi taşıyıcı aralığının altına indirin | Çözünürlük yetersiz — sinyaller RBW’den yakın |
| Beklenmeyen harmonik ya da ara bileşenler var | Zayıflatıcıyı 10 dB artırıp bileşenin seviyesine bakın | Seviye düşüyorsa analizör girişi fazla sürülüyor; bileşeni cihazın kendisi üretiyor |
| Dijital modülasyonlu sinyalde markör düşük okuyor | Markör yerine kanal gücü ölçümü, RMS dedektör | Güç geniş banda yayılı; markör yalnızca bir RBW’lik dilimi okur |
| Kesikli ya da darbeli sinyal ekranda görünmüyor | Max Hold, sıfır span, spektrogram; AE-166/167’de kapılı tarama | Tarama sinyalin açık olduğu ana denk gelmiyor |
| Girişim belirli saatlerde çıkıyor | Spektrogram ile zaman içinde izleme | Aralıklı kaynak; frekansı ve zamanı birlikte görmek gerekir |
| Frekans okuması zamanla kayıyor | Isınma süresi; harici 10 MHz referans | Cihaz henüz ısınmamış ya da daha kararlı bir referans gerekiyor |
| Verici komşu kanalı bozuyor | ACPR ve OCBW ölçümü | Güç yükselteci doğrusal bölgenin dışında çalışıyor |
| Yükselteç çıkışında bozulma şüphesi | Harmonik, TOI ve P1dB ölçümü | Yükselteç sıkışma (kompresyon) bölgesine girmiş |
| Filtre ya da kablonun cevabı bilinmiyor | Tracking jeneratör ile tarama, öncesinde normalize | Sinyal kaynağı olmadan frekans cevabı ölçülemez |
| Tarama çok yavaş | Span’i daraltın ya da RBW/VBW’yi genişletin | Dar RBW geniş span’de uzun tarama süresi gerektirir |
Bu tablo tipik durumları özetler; her ölçüm düzeneğinin kendi koşulları vardır.
Sık sorulanlar
Teklif alırken en çok gelen sorular.
Spektrum analizörü nedir, ne işe yarar?
Spektrum analizörü, bir elektrik sinyalinin gücünü frekansa karşı gösteren ölçüm cihazıdır. Yatay eksen frekans, düşey eksen seviyedir. Bir vericinin gerçekten hangi frekansta ve hangi güçte yayın yaptığını, harmoniklerini, komşu kanala taşan gücünü, ortamdaki girişimi ve bir devrenin ürettiği istenmeyen bileşenleri bununla ölçersiniz.
Kullanıldığı yerler: RF devre tasarımı, verici ve alıcı bakımı, üretim hattında son test, girişim arama ve teknik eğitim.
Osiloskop varken spektrum analizörüne neden ihtiyaç var?
İkisi aynı sinyale iki farklı eksenden bakar. Osiloskop zaman ekseninde çalışır: dalga şekli, yükselme süresi, zamanlama. Spektrum analizörü frekans ekseninde çalışır ve çok daha geniş bir dinamik aralıkta ölçer — taşıyıcının on binlerce kat altındaki bir harmoniği osiloskop ekranında göremezsiniz, analizörde rahatça okursunuz.
AE-166 mı, AE-167 mi?
İkisi aynı analizördür; tek fark AE-167’deki tracking jeneratördür (100 kHz – 3 GHz). Yalnızca var olan sinyalleri ölçecekseniz — verici çıkışı, girişim, harmonik — AE-166 yeter. Filtre, yükselteç, kablo ya da anten gibi bir devrenin frekans cevabını ölçecekseniz AE-167 gerekir.
Kararsızsanız ne ölçeceğinizi yazın; hangi modelin yeteceğini birlikte belirleyelim.
3 GHz üst sınırı benim işime yeter mi?
FM ve DAB radyo, VHF/UHF telsiz, karasal TV, GSM/LTE’nin 3 GHz altındaki bantları, GPS, ISM bantları, Bluetooth ve 2,4 GHz Wi-Fi bu aralığın içindedir.
5 GHz Wi-Fi, 3,5 GHz’teki 5G bantları ile Ku ve C uydu bantları aralığın dışındadır. Bir vericinin harmoniklerini ölçecekseniz de hesaba katın: 1 GHz’lik bir taşıyıcının yalnızca 2. ve 3. harmoniği görünür. Daha yüksek frekans gerekiyorsa bize yazın.
AE-366B’nin 30 kHz’lik RBW’si neyi sınırlar?
İki şeyi: birbirine 30 kHz’den yakın sinyalleri ayıramazsınız ve gürültü tabanını RBW’yi daraltarak daha aşağı çekemezsiniz. Yayın bandını göstermek, bir osilatörün ya da vericinin çıkışını ve harmoniklerini incelemek, kanal gücü ölçmek gibi eğitim ve temel laboratuvar işleri için bu yeterlidir.
Dar bantlı telsiz kanalları, yakın aralıklı taşıyıcılar ya da çok zayıf sinyaller söz konusuysa 1 Hz’e inen AE-166 / AE-167 doğru seçimdir.
Bu cihazlarla EMC ön uyumluluk ölçümü yapılır mı?
Kaba bir ilk tarama için evet: yakın alan probu ya da antenle kartın nerede, hangi frekansta yayın yaptığını görürsünüz. Ancak standartlara uygun EMI ölçümü quasi-peak dedektör ve CISPR bant genişlikleri (200 Hz, 9 kHz, 120 kHz) ister; üreticinin veri sayfalarında bu iki modelde bunlar belirtilmiyor.
Sonuç bu yüzden akredite laboratuvar ölçümünün yerini tutmaz; sorunlu frekansı laboratuvara gitmeden önce bulmaya yarar.
Bilgisayardan kumanda edilebilir mi, otomatik teste bağlanır mı?
AE-166 / AE-167: LAN, USB (USB TMC) ve RS-232 üzerinden uzaktan kumanda edilir; üreticinin Spectrum Shot yazılımı vardır. Cihaz üzerindeki sekans fonksiyonu, bilgisayar olmadan da tekrarlı test adımlarını çalıştırır.
AE-366B: USB ve RS-232 üzerinden üreticinin PC yazılımıyla frekans, span, genlik ve RBW ayarlanır, iz bilgisayara aktarılır.
Kalibrasyon gerekiyor mu?
Ölçüm cihazları zamanla kayar. Ölçüm sonucunu rapora yazıyor, üretimde geçer/kalır kararı veriyor ya da kalite sistemi kapsamında çalışıyorsanız periyodik kalibrasyon gerekir — çoğu işletme yılda bir uygular. Kalibrasyon ve periyodik bakımı üreticiyle birlikte karşılıyoruz.
Neden PROTEL’den?
PROMAX’ın Türkiye genel distribütörlüğünü 1989’dan beri yürütüyoruz. PROMAX 1963’ten beri telekomünikasyon ölçüm cihazı üretiyor.
| Konu | Nasıl |
|---|---|
| Distribütörlük | 1989’dan beri PROMAX Türkiye genel distribütörü |
| Teslim | Stoktakiler İstanbul veya Almanya depomuzdan; stokta olmayanlar sipariş üzerine |
| Sevkiyat | Müşteri talebi doğrultusunda Türkiye veya Almanya depolarımızdan tüm dünyaya sevkiyat yapıyoruz |
| Kalibrasyon | Kalibrasyon ve periyodik bakımı üreticiyle birlikte karşılıyoruz |
| Garanti ve servis | Garanti ve garanti sonrası teknik servis İstanbul’dan yürütülüyor |
| Eğitim | Cihaz tesliminde kurulum ve kullanım eğitimi veriyoruz |
PROMAX spektrum analizörü teklifi alın
Teklifi hızlandırmak için şunları yazın:
- Ne ölçeceksiniz — verici çıkışı, girişim, harmonik, filtre ya da yükselteç cevabı
- Frekans aralığı — en düşük ve en yüksek frekans
- Sinyaller ne kadar yakın — kanal aralığı; gereken RBW’yi bu belirler
- Tracking jeneratör gerekiyor mu
- Kullanım yeri — laboratuvar, üretim hattı, saha ya da sınıf
- Uzaktan kumanda — LAN, USB ya da RS-232 ile otomatik test sistemine bağlanacak mı
- Kaç adet
- Eğitim ve kalibrasyon — gerekiyor mu, kaç kişiye
E-posta: [email protected] · Telefon: (212) 221 80 60 · WhatsApp: (532) 265 91 99
İlgili sayfalar
- RF ve AF sinyal jeneratörleri
- Osiloskoplar
- Uydu-TV analizörleri ve sahametreler — TV, uydu ve kablo sinyali ölçümü için
- Kablo-TV analizörleri — QAM ve DOCSIS şebekeleri
- Enterferans ve yön analizörleri
- Teknik eğitim deney setleri
- PROMAX ürünleri
Bu sayfadaki ürün görselleri ve ürün teknik bilgileri © PROMAX Test & Measurement, SLU’ya aittir; üreticinin izniyle kullanılmaktadır. Kaynak: promaxelectronics.com
