PROMAX fiber optik test ve ölçüm
Fiber Optik Test ve Ölçüm Cihazları
1989’dan beri PROMAX’ın Türkiye genel distribütörüyüz. İspanya üretimi OTDR, optik güç ölçer, lazer ışık kaynağı, görsel arıza bulucu ve eksiksiz ölçüm setleri — FTTH abone bağlantısından omurga hattı sertifikasyonuna kadar.
- OTDR
- Optik güç ölçer
- Lazer ışık kaynağı
- PON güç ölçer
- Görsel arıza bulucu
- Launch kablosu
- Ölçüm setleri
- Ethernet test
Fiber optik test ve ölçümde yalnızca PROMAX temsil ediyoruz; diğer markalardaki satışımızı sonlandırdık. Cihaz, aksesuar ve yedek parça tedarikiyle kurulum eğitimi ve garanti sonrası servisi İstanbul’dan yürütüyoruz.
Hangi ölçüm cihazı size uygun?
Fiber optikte üç ayrı ölçüm işi var ve her biri farklı cihaz ister: hattın kaybını ölçmek (ışık kaynağı + güç ölçer), hattın haritasını çıkarmak ve arızanın kaç metrede olduğunu bulmak (OTDR), canlı hattaki abone gücünü okumak (selektif PON güç ölçer). Aşağıdaki tablo işten cihaza gider.
| Yapmak istediğiniz iş | Gereken cihaz | PROMAX modeli |
|---|---|---|
| Hattın toplam kaybını (dB) ölçmek | Lazer ışık kaynağı + optik güç ölçer, ya da hazır set | PROLITE-105 + PROLITE-63B, veya PL-575 / PL-675 seti |
| Multimode hat (LAN, veri merkezi) kaybı | 850/1300 nm multimode kaynak + çok dalga boylu ölçer | PROLITE-82 + PROLITE-63B |
| Arızanın kaç metrede olduğunu bulmak | OTDR | PROLITE-44 veya PROLITE-45 (kısa/orta hat), PROLITE-51B (uzun omurga) |
| Canlı FTTH hattını kesmeden test etmek | 1625 nm OTDR + PON güç ölçer | PROLITE-52 |
| Abone ucunda xPON gücünü okumak | Selektif PON güç ölçer | PROLITE-67 veya PROLITE-57 |
| Hem singlemode hem multimode OTDR | Dört dalga boylu OTDR | PROLITE-53B |
| Kopmayı gözle görmek (kısa mesafe) | Görsel arıza bulucu (VFL) | PROLITE-24, PROLITE-44 ve PROLITE-45 içinde dahili |
| Cebinde taşınacak basit güç ölçer | Cep tipi güç ölçer | PROLITE-17 |
| Güç ölçer + VFL + Ethernet testi tek cihazda | Üç işlevli test cihazı | PROLITE-24 Fiber Test UTP |
| OTDR’ın ilk metrelerdeki kör bölgesini aşmak | Launch (başlangıç) kablosu | AF-016 / AF-017 / AF-018 |
| Tek kişiyle bina içi fiber sertifikasyonu | Profesyonel ölçüm seti | PL-675 |
| Ek cihazı var, ölçüm aleti yok | Konnektörleme seti | PL-10B veya OP-040B |
Tablodaki yönlendirme tipik kullanım içindir. Hat uzunluğu, konnektör tipi ve kayıp bütçeniz netse size özel öneri veririz.
Lazer ışık kaynakları
Kayıp ölçümünün verici tarafı. Hattın bir ucuna kaynağı, öbür ucuna güç ölçeri koyarsınız; iki değerin farkı hattın kaybıdır. FTTx hatları için 1310/1490/1550 nm üçlüsü, LAN ve veri merkezi multimode hatları için 850/1300 nm gerekir.
PROLITE-105
Üç dalga boylu lazer kaynağı
FTTx şebekelerinin tüm ihtiyacını karşılayan üçlü lazer kaynağı: 1310, 1490 ve 1550 nm. Sahada en çok kullanılan modelimiz. PROLITE-63B ya da PROLITE-67 ile eşleştirip hattın kaybını uçtan uca ölçersiniz.
PROLITE-105 US
Üç dalga boylu lazer kaynağı (Kuzey Amerika)
Aynı gövde, farklı dalga boyu üçlüsü: 1310, 1550 ve 1610 nm. Kuzey Amerika FTTH planlarında kullanılan dalga boyları için. İhracat projeleriniz ya da bu plana göre kurulmuş bir şebekeye müdahaleniz varsa standart PROLITE-105 yerine bu modeli isteyin.
PROLITE-55
Ekonomik üçlü lazer kaynağı
1310, 1490, 1550 nm — yüksek kararlılıkta ve daha uygun fiyatla. PROLITE-63B güç ölçerle dijital protokolle konuşur: ölçer dalga boyunu kendisi tanır, iki ucu ayrı ayrı ayarlamanız gerekmez.
PROLITE-82
Çift dalga boylu multimode lazer kaynağı
Multimode fiber için 850 nm veya 1300 nm. Sürekli (CW) ya da modüleli çıkış — 270 Hz, 1 kHz, 2 kHz. Bina içi LAN ve veri merkezi omurgalarında kullanılır. Singlemode kaynaklar multimode fiberde doğru sonuç vermez; multimode hattınız varsa ayrı bir kaynak şart.
Optik güç ölçerler
Kayıp ölçümünün alıcı tarafı; canlı hatta ise doğrudan abone gücünü okur. İki aile var: geniş bantlı ölçerler (tek dalga boyunu seçip ölçer) ve selektif ölçerler (aynı fiberde taşınan 1310/1490/1550 nm’yi birbirinden ayırarak ayrı ayrı okur — xPON’da şart).

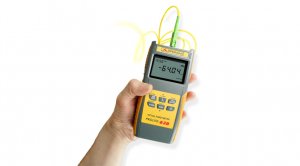

PROLITE-63B
Ekonomik optik güç ölçer
Altı kalibre dalga boyu (850–1625 nm). PROLITE-55 ışık kaynağıyla dijital haberleşir ve dalga boyunu otomatik tanır. Günlük kayıp ölçümünün standart cihazı.
PROLITE-67
FTTx-xPON için selektif güç ölçer
Üç dalga boyunu (1310, 1490, 1550 nm) ayrı ayrı ölçen selektif cihaz. PROMAX lazer kaynaklarıyla birlikte hat sertifikasyonu yapar.
PROLITE-57
Ekonomik selektif optik ölçer
1310, 1490 ve 1550 nm üçünde de kalibreli. Normal ölçüm modunun yanında PASS/FAIL modu var — sahadaki ekip eşik değerine göre tek bakışta karar verir. xPON teknolojili FTTx için.
PROLITE-17
Cep tipi optik ölçer
Cep boyunda, altı kalibre dalga boyu (850–1625 nm). Her teknisyenin çantasında bulunması gereken temel ölçer.
PROLITE-24 Fiber Test UTP
Güç ölçer + VFL + Ethernet test
Üçü bir arada kompakt cihaz: yedi kalibre dalga boylu optik güç ölçer, görsel arıza bulucu (VFL) ve Ethernet test cihazı. Hem fiber hem bakır tarafına bakan ekipler için tek çanta çözümü.
OTDR — optik zaman bölgesi reflektometreleri
OTDR hattın haritasını çıkarır: tek uçtan ölçüm yapar, her ekin ve her konnektörün kaybını, kırılma noktasının kaç metrede olduğunu ve hattın toplam uzunluğunu verir. Seçimi belirleyen tek bir sayı var — dinamik aralık (dB): ne kadar yüksekse o kadar uzun hattı görür. Kısa bina içi hatlar için 20–24 dB yeter; şehirlerarası omurgada 40 dB üstü gerekir.
PROLITE-45
Çok fonksiyonlu OTDR
1310/1550 nm · 24/22 dB. 5 inç dokunmatik ekran, çoklu görev arayüzü: aynı anda OTDR, optik güç ölçer ve VFL olarak çalışır. 100 km’ye kadar mesafe aralığı, 1,5 m olay kör bölgesi, 8 saat kesintisiz çalışma, USB ile şarj. 8 GB kartta 200.000’den fazla ölçüm kaydı.
PROLITE-44
Çok fonksiyonlu mini OTDR
1310/1550 nm · 22/20 dB. Cebe giren boyutta, 4 inç dokunmatik ekran, telefon gibi kullanılan arayüz. Hat haritası (Link Image) ve VFL dahili; karanlık alanlar için el feneri var. 6 saat çalışma, tek elle kullanım.
PROLITE-50B
Singlemode mikro OTDR
1310/1550 nm · 28/20 dB. 3,5 inç TFT ekran, 240 km’ye kadar seçilebilir mesafe aralığı, 2,5 m olay kör bölgesi. Eğrileri bilgisayara aktarır; gelen yazılımla rapor üretir ve yazdırır. Fiber üretiminden şebeke bakımına kadar.
PROLITE-52
PON güç ölçerli mikro OTDR
1625 nm · 37 dB — canlı fiber testi. Abone trafiği akarken hattı kesmeden ölçüm yapar; ayrıca 1310, 1490 ve 1550 nm’de kalibreli PON güç ölçeri var. 0,8 m olay kör bölgesi. İşletmedeki FTTH şebekesinde arıza arayan ekiplerin cihazı.
PROLITE-51B
Geniş dokunmatik ekranlı singlemode OTDR
1310/1550/1625 nm · 43/42/42 dB. Sayfadaki en yüksek dinamik aralık — uzun omurga hatları ve şehirlerarası şebekeler için. Dahili VFL, otomatik ve manuel test modları, tutamaklı ergonomik gövde.
PROLITE-53B
Dört dalga boylu singlemode + multimode OTDR
850/1300/1310/1550 nm · 23/28/38/36 dB. Tek cihazda hem multimode hem singlemode — veri merkezi ve kampüs şebekelerinde iki ayrı OTDR taşımaktan kurtarır. Dahili optik güç ölçer ve Ethernet üzerinden uzaktan kumanda.
OTDR karşılaştırması
| PROLITE-44 | PROLITE-45 | PROLITE-50B | PROLITE-52 | PROLITE-51B | PROLITE-53B | |
|---|---|---|---|---|---|---|
| Fiber tipi | Singlemode | Singlemode | Singlemode | Singlemode | Singlemode | Singlemode + Multimode |
| Dalga boyları | 1310 / 1550 | 1310 / 1550 | 1310 / 1550 | 1625 (+PON 1310/1490/1550) | 1310 / 1550 / 1625 | 850 / 1300 / 1310 / 1550 |
| Dinamik aralık | 22 / 20 dB | 24 / 22 dB | 28 / 20 dB | 37 dB | 43 / 42 / 42 dB | 23 / 28 / 38 / 36 dB |
| Olay kör bölgesi (EDZ) | 3 m | 1,5 m | 2,5 m | 0,8 m | — | — |
| Ekran | 4″ dokunmatik | 5″ dokunmatik | 3,5″ TFT | LCD, arka aydınlatmalı | Geniş dokunmatik | Geniş dokunmatik |
| Dahili güç ölçer | Var | Var | — | PON güç ölçer | — | Var |
| Dahili VFL | Var | Var | — | — | Var | Var |
| Canlı hat testi | — | — | — | Var (1625 nm) | 1625 nm mevcut | — |
| Nerede kullanılır | Bina içi, kısa hat, hızlı arıza | Çok işli saha ekibi | Orta hat, üretim ve bakım | İşletmedeki FTTH | Uzun omurga, şehirlerarası | Veri merkezi, kampüs |
Değerler üreticinin yayımladığı teknik verilerdir. Güncel veri sayfasını teklifle birlikte gönderiyoruz.
OTDR launch (başlangıç) kabloları
OTDR’ın ilk metreleri kör bölgedir: cihaza en yakın konnektörün kaybı ölçüme girmez. Araya bir launch kablosu koyarsanız bu kör bölge kabloda kalır ve hattın ilk konnektörünü de ölçebilirsiniz. Sertifikasyon yapan her ekibin çantasında olmalı.
AF-016 / AF-017 / AF-018
OTDR launch kabloları
Üç uzunluk ve iki fiber tipi:
- AF-016 — 150 m, singlemode
- AF-017 — 150 m, multimode
- AF-018 — 1.000 m, singlemode
SC/SC konnektör, 1.000 çevrimin üzerinde takma-çıkarma ömrü, kilometrede 0,9 dB’ye kadar düşük zayıflama. Mıknatıslı kompakt çantasıyla gelir — rack’e ya da herhangi bir metal yüzeye yapışır, sahada elinizi serbest bırakır.
Fiber optik ölçüm setleri
Cihazları tek tek seçmek yerine hazır set almak iki işe yarar: eksik parça kalmaz ve toplam maliyet düşer. PROMAX setleri FTTH kurulumcusunun gerçek saha ihtiyacına göre kurulmuş — kaynak, ölçer, konnektörleme ve temizlik malzemesi aynı çantada.
PL-10B
Fiber optik konnektörleme seti
Ek cihazı olup aksesuarı olmayan ekipler için. Kesici, soyucu, görsel arıza bulucu ve temizlik malzemeleri bir arada. Ek cihazınızı başka bir yerden aldıysanız ya da ikinci bir ekip kuruyorsanız en hızlı tamamlama yolu budur.
OP-040B
Füzyon seti eklentisi
Elinde PROMAX füzyon seti (ek cihazı + kesici + soyucu) olanlar için hazırlanmış genişletme paketi. Mevcut setinizi tam ölçüm yapabilecek hale getirir. Sıfırdan set almak yerine elinizdekini tamamlamak istiyorsanız en hesaplı yol budur.
PL-575
Ekonomik fiber optik ölçüm seti
Uygun maliyetli ölçüm seti. Optik dağıtım tesisatının sertifikasyonu için gereken temel ölçümleri yapmanızı sağlar — yeni ekip kuran ya da ikinci takım alan firmalar için.
PL-675
Profesyonel fiber optik ölçüm seti
Lazer ışık kaynağı + selektif optik güç ölçer birlikte. Tek operatörün bir binadaki fiber şebekeyi baştan sona sertifikalandırmasına imkân verir — iki ucu iki kişiyle tutmanıza gerek kalmaz.
Hangi ölçüm ne işe yarar?
Teklif isterken en çok karşılaştığımız soru bu. Dördünü kısaca ayırıyoruz.
Kayıp (zayıflama) ölçümü
Işık kaynağı + güç ölçer
Hattın bir ucuna bilinen güçte ışık verilir, öbür ucunda ölçülür; iki değerin farkı hattın toplam kaybıdır (dB). Bir hattın teslim edilebilir olup olmadığına bu ölçüm karar verir — kayıp bütçesinin altında kalıyorsa hat geçer. Sertifikasyon raporlarının temeli budur.
OTDR ölçümü
Hattın haritası
Tek uçtan yapılır. Her ekin, her konnektörün ve her kıvrımın kaybını mesafesiyle birlikte gösterir. Kayıp ölçümü “hat geçti mi?” sorusunu yanıtlar; OTDR “kayıp nerede?” sorusunu yanıtlar. Arıza bulmanın ve kabul ölçümünün cihazı.
Selektif PON ölçümü
Canlı abone gücü
FTTH’de aynı fiberde üç dalga boyu birlikte taşınır: veri aşağı (1490), veri yukarı (1310), TV (1550). Normal güç ölçer üçünü toplar ve yanlış sonuç verir. Selektif ölçer üçünü ayırarak okur — abone şikâyetlerinde doğru teşhis için gerekli olan ölçüm budur.
Görsel arıza bulma (VFL)
Kırmızı lazer
Fibere gözle görülür kırmızı lazer basılır. Kırık, aşırı kıvrım ya da kötü ek kılıfın içinden parlayarak kendini gösterir. Patch panel içinde yanlış porta giren fiberi bulmanın en hızlı yolu; birkaç yüz metreye kadar çalışır.
Neden PROTEL’den?
PROMAX’ın Türkiye genel distribütörlüğünü 1989’dan beri yürütüyoruz — bu, Türkiye’deki en uzun soluklu üretici temsilciliklerinden biri.
| Konu | Nasıl |
|---|---|
| Distribütörlük | 1989’dan beri PROMAX Türkiye genel distribütörü |
| Üretim | İspanya; PROMAX 1963’ten beri telekomünikasyon ölçüm cihazı üretiyor |
| Teslim | Stoktakiler İstanbul veya Almanya depomuzdan; stokta olmayanlar sipariş üzerine |
| Garanti ve servis | Garanti ve garanti sonrası teknik servis İstanbul’dan yürütülüyor |
| Kalibrasyon | Kalibrasyon ve bakım taleplerini üreticiyle birlikte karşılıyoruz |
| Eğitim | Cihaz tesliminde kurulum ve kullanım eğitimi veriyoruz |
| Yedek parça | Konnektör adaptörü, batarya, prob ve aksesuarlarda süreklilik |
| Vermediğimiz | Saha ölçüm ve montaj hizmeti vermiyoruz — yalnızca cihaz, alet ve malzeme tedarik ediyoruz |
Müşteri talebi doğrultusunda Türkiye veya Almanya depolarımızdan tüm dünyaya sevkiyat yapıyoruz.
PROMAX fiber optik test ve ölçüm cihazı teklifi alın
Teklifi hızlandırmak için şunları yazın:
- Hangi ölçüm — kayıp ölçümü, OTDR, canlı hat / PON, ya da hepsi
- Fiber tipi — singlemode, multimode veya ikisi
- Hat uzunluğu — bina içi, kampüs, şehir içi, şehirlerarası omurga (OTDR dinamik aralığını bu belirler)
- Konnektör tipi — SC/APC, SC/UPC, LC, ST, FC (adaptör seçimi için)
- Kaç takım ve kaç ekibe çıkacak
- Tek cihaz mı set mi — eksik aletiniz varsa PL-575 / PL-675 setleri daha hesaplı olabilir
- Eğitim gerekiyor mu, kaç kişiye
