Belden seri haberleşme kabloları

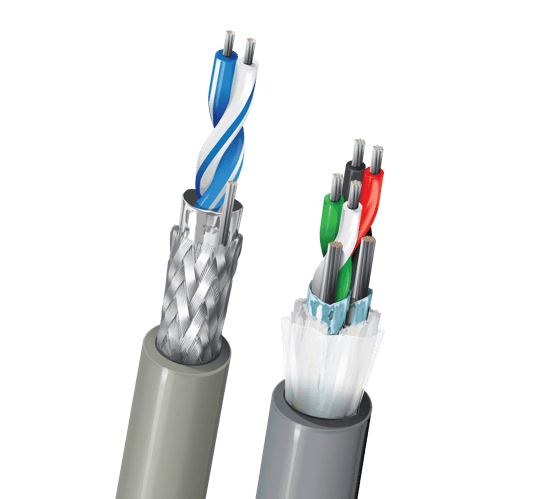

Belden RS-422 Kablosu
RS-422 seri bağlantılar için Belden düşük kapasitanslı çiftli kablolar. Çift sayısını, ekranı ve kılıfı seçin; kodu ve metrajı bize yazın.
- 100 ohm çiftler
- 24 ve 28 AWG
- 2–31 çift
- PVC, LSZH ve plenum
- Yaygın modeller stokta
- Kesilmiş metraj
Yaygın kullanılan modelleri stokta bulunduruyoruz. Makara yerine ihtiyacınız kadar kesilmiş metraj alabilirsiniz. Türkiye’ye ve tüm dünyaya satış yapıyoruz.
Ürün koduyla teklif iste Uygun kabloyu seçmeme yardımcı olun
Hızlı seçim: ihtiyaca göre RS-422 kablosu
RS-422 taleplerinin çoğunu beş kod karşılar.
| Belden kodu | Yapı | Ne zaman seçilir | Teklif |
|---|---|---|---|
| 8102 | 2 çift, 24 AWG, folyo + örgü | Standart 4 telli RS-422 bağlantısı | Teklif iste |
| 8103 | 3 çift, 24 AWG, folyo + örgü | Kontrol veya referans için ek çift gerektiğinde | Teklif iste |
| 9729 | 2 çift, 24 AWG, her çifti ayrı ekranlı | Çiftler arası karışmanın (crosstalk) düşük tutulması gerektiğinde | Teklif iste |
| 8104ELW | 4 çift, 24 AWG, LSZH, Cca | CPR sınıflı halojensiz kılıf istendiğinde | Teklif iste |
| 88102 | 2 çift, 24 AWG, plenum (CMP) | Plenum sınıfı kablo istendiğinde | Teklif iste |
Kodu bizim önermemizi isterseniz sinyal sayısını, mesafeyi ve ortamı yazın.
Tüm Belden RS-422 kablo kodları
Belden’in RS-422 için güncel olarak listelediği 92 kod, ekran ve kılıfa göre gruplanmıştır.
| Belden kodu | Yapı (Belden kısa tanımı) |
|---|---|
| 24 AWG, genel folyo ekran (10) | |
| 1419A | RS232/422 Low Cap, #24-2pr, FPE, O/A Foil, PVC Jkt, CM, 100Ω |
| 1420A | RS232/422 Low Cap, #24-3pr, FPE, O/A Foil, PVC Jkt, CM, 100Ω |
| 1421A | RS232/422 Low Cap, #24-4pr, FPE, O/A Foil, PVC Jkt, CM, 100Ω |
| 1422A | RS232/422 Low Cap, #24-5pr, FPE, O/A Foil, PVC Jkt, CM, 100Ω |
| 1423A | RS232/422 Low Cap, #24-6pr, FPE, O/A Foil, PVC Jkt, CM, 100Ω |
| 1424A | RS232/422 Low Cap, #24-12.5pr, FPE, O/A Foil, PVC Jkt, CM, 100Ω |
| 1425A | RS232/422 Low Cap, #24-15pr, FPE, O/A Foil, PVC Jkt, CM, 100Ω |
| 9682 | RS232/422 Low Cap, #24-6pr, PO, O/A Foil, PVC Jkt, CM, 100Ω |
| 9683 | RS232/422 Low Cap, #24-9pr, PO, O/A Foil, PVC Jkt, CM, 100Ω |
| 9684 | RS232/422 Low Cap, #24-12.5pr, PO, O/A Foil, PVC Jkt, CM, 100Ω |
| 24 AWG, genel folyo ve örgü ekran (20) | |
| 8102 | RS232/422 Low Cap, #24-2pr, FPO, O/A Foil+Braid, PVC Jkt, CM, 100Ω |
| 8103 | RS-232/422 Low Cap, #24-3pr, FPO, O/A Foil+Braid, PVC Jkt, CM, 100Ω |
| 8104 | RS-232/422 Low Cap, #24-4pr, FPO, O/A Foil+Braid, PVC Jkt, CM, 100Ω |
| 8105 | RS-232/422 Low Cap, #24-5pr, FPO, O/A Foil+Braid, PVC Jkt, CM, 100Ω |
| 8106 | RS232/422 Low Cap, #24-6pr, FPO, O/A Foil+Braid, PVC Jkt, CM, 100Ω |
| 8107 | RS-232/422 Low Cap, #24-7pr, FPO, O/A Foil+Braid, PVC Jkt, CM, 100Ω |
| 8108 | RS-232/422 Low Cap, #24-8pr, FPO, O/A Foil+Braid, PVC Jkt, CM, 100Ω |
| 8110 | RS232/422 Low Cap, #24-10pr, FPO, O/A Foil+Braid, PVC Jkt, CMG, 100Ω |
| 8112 | RS-232/422 Low Cap, #24-12.5pr, FPO, O/A Foil+Braid, PVC Jkt, CMG, 100Ω |
| 8115 | RS232/422 Low Cap, #24-15pr, FPO, O/A Foil+Braid, PVC Jkt, CMG, 100Ω |
| 8118 | RS232/422 Low Cap, #24-18pr, FPO, O/A Foil+Braid, PVC Jkt, CMG, 100Ω |
| 8125 | RS232/422 Low Cap, #24-25pr, FPO, O/A Foil+Braid, PVC Jkt, CMG, 100Ω |
| 9829 | RS232/422 Low Cap, #24-2pr, PE, O/A Foil+Braid, PVC Jkt, CM, 100Ω |
| 9830 | RS232/422 Low Cap, #24-3pr, PE, O/A Foil+Braid, PVC Jkt, CM, 100Ω |
| 9832 | RS232/422 Low Cap, #24-5pr, PE, O/A Foil+Braid, PVC Jkt, CM, 100Ω |
| 9833 | RS232/422 Low Cap, #24-7pr, PE, O/A Foil+Braid, PVC Jkt, CM, 100Ω |
| 9834 | RS232/422 Low Cap, #24-9pr, PE, O/A Foil+Braid, PVC Jkt, CM, 100Ω |
| 9835 | RS232/422 Low Cap, #24-10pr, PE, O/A Foil+Braid, PVC Jkt, CM, 100Ω |
| 9836 | RS232/422 Low Cap, #24-12pr, PE, O/A Foil+Braid, PVC Jkt, CM, 100Ω |
| 9839 | RS232/422 Low Cap, #24-6pr, PE, O/A Foil+Braid, PVC Jkt, CM, 100Ω |
| 24 AWG, her çifti ayrı folyo ekranlı (9) | |
| 9728 | RS232/422 Low Cap, #24-4pr, FPE, Indiv. Foil, PVC Jkt, CM, 100Ω |
| 9729 | RS232/422 Low Cap, #24-2pr, FPE, Indiv. Foil, PVC Jkt, CM, 100Ω |
| 9730 | RS232/422 Low Cap, #24-3pr, FPE, Indiv. Foil, PVC Jkt, CM, 100Ω |
| 9731 | RS232/422 Low Cap, #24-6pr, FPE, Indiv. Foil, PVC Jkt, CM, 100Ω |
| 9732 | RS232/422 Low Cap, #24-9pr, FPE, Indiv. Foil, PVC Jkt, CM, 100Ω |
| 9734 | RS232/422 Low Cap, #24-12pr, FPE, Indiv. Foil, PVC Jkt, CM, 100Ω |
| 9735 | RS232/422 Low Cap, #24-15pr, FPE, Indiv. Foil, PVC Jkt, CM, 100Ω |
| 9736 | RS232/422 Low Cap, #24-17pr, FPE, Indiv. Foil, PVC Jkt, CM, 100Ω |
| 9737 | RS232/422 Low Cap, #24-19pr, FPE, Indiv. Foil, PVC Jkt, CM, 100Ω |
| 24 AWG, çift ekranı + genel folyo ve örgü (10) | |
| 8162 | RS232/422 Low Cap, #24-2pr, FPO, Indiv.& O/A Foils+Braid, PVC Jkt, CM, 100Ω |
| 8163 | RS-232/422 Low Cap, #24-3pr, FPO, Indiv.& O/A Foils+Braid, PVC Jkt, CM, 100Ω |
| 8164 | RS232/422 Low Cap, #24-4pr, FPO, Indiv.& O/A Foils+Braid, PVC Jkt, CM, 100Ω |
| 8165 | RS232/422 Low Cap, #24-5pr, FPO, Indiv.& O/A Foils+Braid, PVC Jkt, CM, 100Ω |
| 8166 | RS232/422 Low Cap, #24-6pr, FPO, Indiv.& O/A Foils+Braid, PVC Jkt, CM, 100Ω |
| 8167 | RS232/422 Low Cap, #24-7pr, FPO, Indiv.& O/A Foils+Braid, PVC Jkt, CM, 100Ω |
| 8168 | RS232/422 Low Cap, #24-8pr, FPO, Indiv.& O/A Foils+Braid, PVC Jkt, CM, 100Ω |
| 8170 | RS232/422 Low Cap, #24-10pr, FPO, Indiv.& O/A Foils+Braid, PVC Jkt, CM, 100Ω |
| 8175 | RS232/422 Low Cap, #24-15pr, FPO, Indiv.& O/A Foils+Braid, PVC Jkt, CM, 100Ω |
| 8185 | RS232/422 Low Cap, #24-25pr, FPO, Indiv.& O/A Foils+Braid, PVC Jkt, CM, 100Ω |
| 28 AWG, genel folyo ve örgü ekran (11) | |
| 9804 | RS232/422 Low Cap, #28-2pr, PP, O/A Foil+Braid, PVC Jkt, CL2, 100Ω |
| 9805 | RS232/422 Low Cap, #28-3pr, PP, O/A Foil+Braid, PVC Jkt, CL2, 100Ω |
| 9806 | RS232/422 Low Cap, #28-4pr, PP, O/A Foil+Braid, PVC Jkt, CL2, 100Ω |
| 9807 | RS232/422 Low Cap, #28-5pr, PP, O/A Foil+Braid, PVC Jkt, CL2, 100Ω |
| 9808 | RS232/422 Low Cap, #28-7pr, PP, O/A Foil+Braid, PVC Jkt, CL2, 100Ω |
| 9809 | RS232/422 Low Cap, #28-9pr, PP, O/A Foil+Braid, PVC Jkt, CL2, 100Ω |
| 9812 | RS232/422 Low Cap, #28-12pr, PP, O/A Foil+Braid, PVC Jkt, CL2, 100Ω |
| 9813 | RS232/422 Low Cap, #28-13pr, PP, O/A Foil+Braid, PVC Jkt, CL2, 100Ω |
| 9814 | RS232/422 Low Cap, #28-31pr, PP, O/A Foil+Braid, PVC Jkt, CL2, 100Ω |
| 9819 | RS232/422 Low Cap, #28-18pr, PP, O/A Foil+Braid, PVC Jkt, CL2, 100Ω |
| 9825 | RS232/422 Low Cap, #28-25pr, PP, O/A Foil+Braid, PVC Jkt, CL2, 100Ω |
| Plenum sınıfı tipler (CMP) (17) | |
| 82729 | RS232/422 Low Cap, #24-2pr, FFEP, Indiv. Foil, LS-PVC Jkt, CMP, 100Ω |
| 88102 | RS232/422 Low Cap, #24-2pr, FFEP, O/A Foil, PVDF Jkt, CMP, 100Ω |
| 88103 | RS232/422 Low Cap, #24-3pr, FFEP, O/A Foil, PVDF Jkt, CMP, 100Ω |
| 88104 | RS232/422 Low Cap, #24-4pr, FFEP, O/A Foil, PVDF Jkt, CMP, 100Ω |
| 88105 | RS232/422 Low Cap, #24-5pr, FFEP, O/A Foil, PVDF Jkt, CMP, 100Ω |
| 88106 | RS232/422 Low Cap, #24-6pr, FFEP, O/A Foil, PVDF Jkt, CMP, 100Ω |
| 88107 | RS232/422 Low Cap, #24-7.5pr, FFEP, O/A Foil, PVDF Jkt, CMP, 100Ω |
| 88109 | RS232/422 Low Cap, #24-9pr, FFEP, O/A Foil, PVDF Jkt, CMP, 100Ω |
| 88112 | RS232/422 Low Cap, #24-12.5pr, FFEP, O/A Foil, PVDF Jkt, CMP, 100Ω |
| 88125 | RS232/422 Low Cap, #24-25pr, FFEP, O/A Foil, PVDF Jkt, CMP, 100Ω |
| 89705 | RS232/422 Low Cap, #24-5pr, FFEP, Indiv. Foil, PVDF Jkt, CMP, 100Ω |
| 89728 | RS232/422 Low Cap, #24-4pr, FFEP, Indiv. Foil, PVDF Jkt, CMP, 100Ω |
| 89729 | RS-232/422 Low Cap, #24-2pr, FFEP, Indiv. Foil, PVDF Jkt, CMP, 100Ω |
| 89730 | RS232/422 Low Cap, #24-3pr, FFEP, Indiv. Foil, PVDF Jkt, CMP, 100Ω |
| 89731 | RS232/422 Low Cap, #24-6pr, FFEP, Indiv. Foil, PVDF Jkt, CMP, 100Ω |
| 89732 | RS232/422 Low Cap, #24-9pr, FFEP, Indiv. Foil, PVDF Jkt, CMP, 100Ω |
| 89734 | RS232/422 Low Cap, #24-12pr, FFEP, Indiv. Foil, PVDF Jkt, CMP, 100Ω |
| LSZH tipler (4) | |
| 8104ELW | RS-232/422 Low Cap, #24-4pr, FPO, O/A Foil+Braid, LSZH Jkt, 100Ω, Cca |
| 8167NH | RS232/422 Low Cap, #24-7pr, FPO, Indiv.& O/A Foils+Braid, PVC Jkt, CM, 100Ω |
| 9503ELW | RS-232, 3PR #24 Str TC, PO ins, OS, LSZH Jkt, 300V, Cca |
| 9503NH | RS-232, 3PR #24 Str TC, PO ins, OS, LSZH Jkt, 300V |
| Belden’in bu kategoride listelediği diğer kablolar (11) | |
| 5340FT | Thermostat & Control, #18-2c, TC, O/A Foil, CMR |
| 5540FT | Thermostat & Control, #22-2c, TC, O/A Foil, CMR |
| 5660FT | Thermostat & Control, #24-2c, TC, O/A Foil, CMR |
| 6340FT | Thermostat & Control, #18-2c, TC, O/A Foil, CMP |
| 6341PT | Thermostat & Control, #18-2pr, TC, Indiv. Foil, CMP |
| 6540FT | Thermostat & Control, #22-2c, TC, O/A Foil, CMP |
| 6661PT | Thermostat & Control, #24-2pr, TC, Indiv. Foil, CMP |
| 7205A | MachFlex™, 1 Pr #24 Str BC, PO Ins, OS+TC Brd, PVC Jkt, CM |
| 7838A | T1/DS1 Central Office, 2 Pair 22 AWG, CM |
| 7839A | T1/DS1 Central Office, 22 AWG 6 PR, Shielded, MPR/CMR |
| 9860 | Twinax 124Ω, 1 Pr #16 Sol BC, PO Ins, OA DF+TC Brd, PVC Jkt, CMX |
Yapılar Belden katalog kısaltmalarıyla verilmiştir: Pr = çift, C = iletken, Str = çok telli, Sol = tek telli, TC = kalaylı bakır, BC = çıplak bakır, OS = genel ekran, IS = çift ekranı, Brd = örgü, Ins = izolasyon, Jkt = kılıf.
RS-422 kablosu nasıl seçilir?
RS-422 her sinyali diferansiyel bir çift üzerinden gönderir; bu sayede RS-232’ye göre gürültüden çok daha az etkilenir ve çok daha uzun hatlara izin verir. Temel bir bağlantı iki çift kullanır: biri gönderme, biri alma için.
Kaç çift gerekir?
4 telli bağlantı için iki çift. El sıkışma (handshake) sinyalleri veya aynı kabloda birden çok bağlantı için çift sayısı artar.
Hangi ekran?
Genel folyo temel ekrandır. Folyo ve örgü birlikte, elektriksel gürültünün yüksek olduğu alanlarda daha fazla koruma sağlar. Her çifti ayrı ekranlı tipler çiftler arası karışmayı azaltır.
RS-422 mi, RS-485 mi?
RS-422 çoğunlukla noktadan noktaya veya bir verici ile birkaç alıcı arasında kullanılır. RS-485 birçok cihazın tek çifti paylaşmasına izin verir ve 120 ohm kablo ister; o kablolar RS-485 sayfamızdadır.
Neden Belden?
- Uzun seri hatlar için düşük kapasitanslı 100 ohm çiftler
- Tam kapamalı Beldfoil ekran
- Genel, çift bazlı ve birleşik ekran yapıları
- PVC, LSZH ve plenum sınıfı kılıflar
- Her kod için belden.com’da veri föyü
Neden PROTEL?
- Belden yetkili distribütörü. Ürün doğrudan üreticiden gelir.
- Stok. Yaygın kullanılan modeller stoktadır.
- Kesilmiş metraj. Tam makara almak zorunda değilsiniz.
- Seçim desteği. Hattınızı ve cihazlarınızı yazın; modeli gerekçesiyle önerelim.
- Dünya geneline satış. Türkiye ve Almanya depolarımızdan gönderim.
Sık sorulan sorular
RS-422 için hangi Belden kablo kullanılır?
Belden, RS-422 için düşük kapasitanslı çiftli bilgisayar kablolarını listeler: folyo ve örgü ekranlı 8102 serisi, her çifti ayrı ekranlı 9729 serisi, ayrıca plenum ve LSZH sürümler.
RS-422 kablosu RS-485’te kullanılabilir mi?
RS-485 ağları normalde 120 ohm kabloyla tanımlanır; bu çiftler ise 100 ohm’dur. RS-485 için RS-485 sayfamızdaki kabloları kullanın.
Halojensiz RS-422 kablosu var mı?
Evet. Belden bu kategoride 8104ELW, 9503NH ve 9503ELW gibi LSZH tipleri listeler.
Tam makara almak zorunda mıyım?
Hayır. Kesilmiş metraj satıyoruz. Model kodunu ve toplam metrajı yazmanız yeterlidir.
Teklif isteyin
- Kodu biliyorsanız: ürün kodu, toplam metraj ve teslim yeri yeterlidir.
- Bilmiyorsanız: uygulamanızı, hat uzunluğunu ve ortamı yazın; uygun modeli önerelim.
- Şartname veya keşif listeniz varsa: gönderin, karşılık gelen kodları çıkaralım.
